Comment installer un virtual cockpit Golf 4 ?

Installer un virtual cockpit Golf 4 ne demande ni codage ni passage au garage : on dépose le compteur d'origine, on récupère sa carte électronique, on la transfère dans le nouveau compteur digital, puis on rebranche. Sur la Golf 4, ce transfert n'est pas un détail technique : c'est lui qui conserve l'antidémarrage et le kilométrage de la voiture. Voici la méthode complète, de la dépose au premier démarrage.

Virtual cockpit Golf 4 : pourquoi on garde la carte mère d'origine

Sur la plupart des véhicules du groupe Volkswagen, l'antidémarrage est intégré au combiné d'instruments. La Golf 4 n'y échappe pas : d'après les propriétaires du forum britannique uk-mkivs, Volkswagen est passé début 2001 à l'antidémarrage de 3^e génération, logé dans le compteur, après une 2^e génération sur les premières années. Le dernier chiffre de la référence du compteur permet de les distinguer : 5 pour la 2^e génération, 6 pour la 3^e.

Changer le compteur seul obligerait donc à reprogrammer l'antidémarrage avec un outil de diagnostic. Le kit évite cette étape : la carte mère d'origine, avec ses données, passe dans le compteur digital Golf 4. La voiture reconnaît toujours ses clés, et le kilométrage affiché reste celui de votre véhicule.

Golf 4 concernées

Ce tutoriel s'applique aux Volkswagen Golf 4 produites de 1998 à 2004, pour lesquelles notre virtual cockpit est conçu.

Matériel nécessaire pour installer le tableau de bord numérique Golf 4

• le virtual cockpit Golf 4 et son kit : outils de démontage, vis courtes et vis longues, câbles plug-and-play ;
• un jeu d'embouts Torx pour les vis du compteur ;
• un tournevis plat, ou mieux un outil de démontage en plastique, pour la garniture ;
• un chiffon ou du ruban de masquage pour protéger le haut de la colonne de direction ;
• une clé pour débrancher la batterie.

Si votre Golf 4 est équipée d'un écran CarPlay, le câble HDMI fourni permettra aussi d'afficher CarPlay sur le compteur.

Le compteur d'origine se dépose en quelques minutes : préparez d'abord le virtual cockpit prévu pour la Golf 4, qui recevra sa carte électronique.

Étape 1 : préparer la voiture

1. Coupez le contact et retirez la clé.
2. Débranchez la batterie : c'est la précaution donnée par les propriétaires de Golf 4 avant toute dépose du compteur.
3. Notez le kilométrage affiché, par simple précaution, pour pouvoir le comparer après le montage.
4. Abaissez et tirez le volant au maximum vers vous pour dégager l'accès au compteur.

Étape 2 : déposer le compteur de la Golf 4

1. Retirez la garniture située entre le compteur et la colonne de direction en la tirant vers vous.
2. Dévissez les deux vis Torx qui apparaissent derrière.
3. Tirez le compteur vers l'avant pour le sortir de son logement.
4. Débranchez les connecteurs à l'arrière en soulevant leur clip de verrouillage. Allez-y doucement : ces clips cassent facilement.

Étape 3 : récupérer la carte mère du compteur d'origine

1. Posez le compteur sur un plan de travail propre, vitre vers le bas, sur un chiffon.
2. Dévissez toutes les vis à l'arrière du boîtier, puis ouvrez-le.
3. Retirez délicatement les aiguilles à l'aide des outils fournis : elles sont fixées à la carte mère.
4. Derrière la carte mère, retirez les caches blancs.
5. Ne retirez pas les haut-parleurs situés à proximité : sans eux, le virtual cockpit affiche un message d'erreur.

Étape 4 : installer la carte mère dans le virtual cockpit Golf 4

1. Ouvrez le nouveau virtual cockpit.
2. Placez la carte mère exactement dans la même position que dans l'ancien compteur.
3. Fixez-la avec les petites vis fournies.
4. Refermez le virtual cockpit avec les longues vis.

Étape 5 : brancher, remonter et démarrer

1. Branchez les câbles fournis à l'arrière du virtual cockpit, puis la fiche d'origine de la voiture.
2. Rebranchez la batterie et mettez le contact avant de tout refixer : l'écran doit s'allumer et le kilométrage doit correspondre à celui noté.

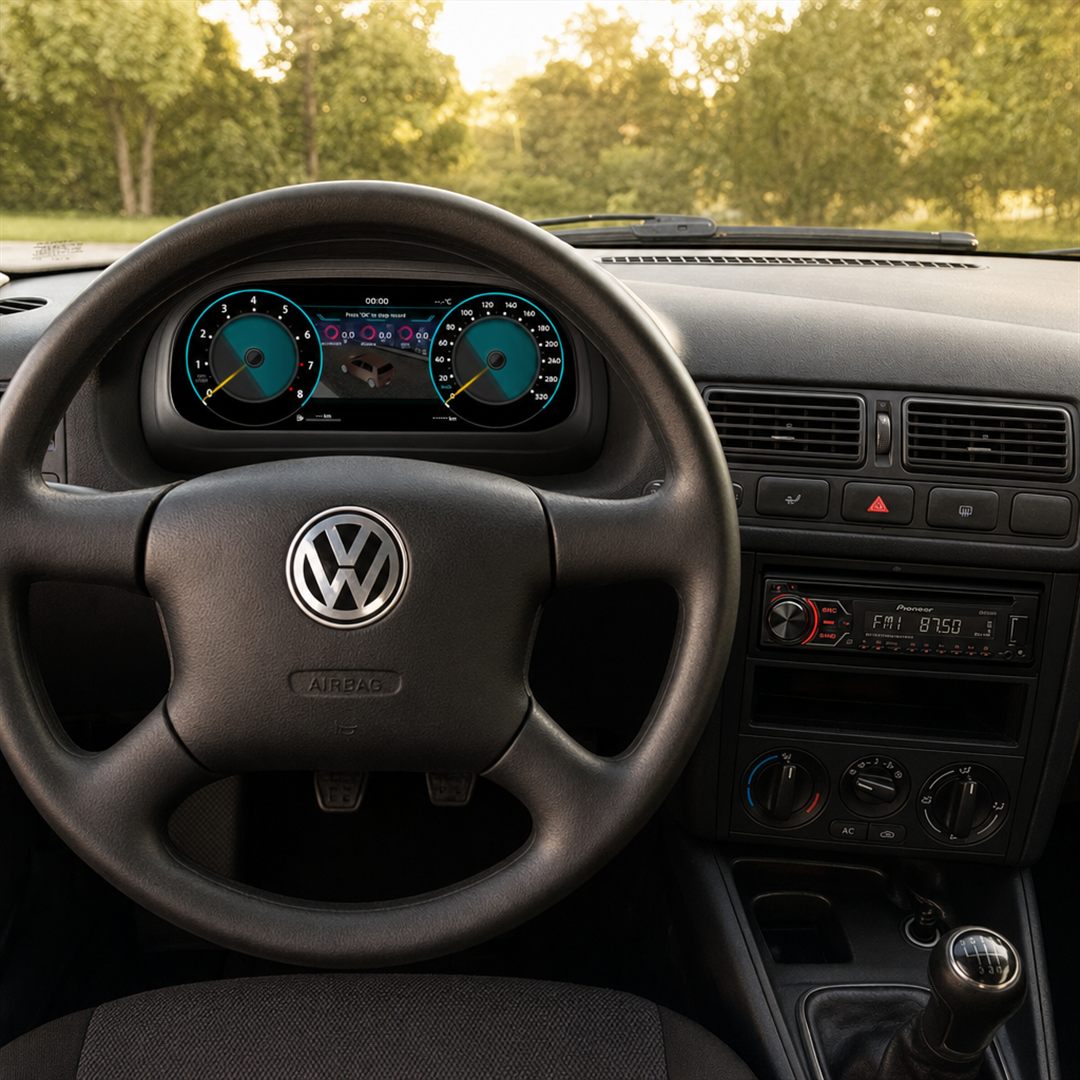

3. Remettez le virtual cockpit dans son logement, revissez les deux vis Torx et reclipsez la garniture.
4. Démarrez, puis réglez la langue, les couleurs et le style d'affichage.

Combien de temps prévoir ?

Comptez environ une heure pour une première installation, dont une bonne partie pour le transfert de la carte mère. La dépose du compteur elle-même prend quelques minutes.

Les erreurs à éviter

• Tirer sur les connecteurs sans soulever leur clip : ils sont fragiles sur la Golf 4.
• Retirer les haut-parleurs avec les caches blancs.
• Inverser petites et longues vis : les petites tiennent la carte mère, les longues ferment le boîtier.
• Tout refixer avant d'avoir testé l'allumage du compteur.

FAQ – Installer un virtual cockpit Golf 4

Faut-il coder le virtual cockpit Golf 4 ?

Non. Comme la carte mère d'origine est transférée, le compteur digital fonctionne sans codage.

Ma Golf 4 démarrera-t-elle toujours avec mes clés ?

Oui. L'antidémarrage reste sur la carte mère d'origine, qui est simplement déplacée dans le nouveau boîtier.

Peut-on afficher CarPlay sur le compteur ?

Oui, si votre Golf 4 est équipée d'un écran CarPlay : le câble HDMI fourni relie les deux.

Peut-on revenir au compteur d'origine ?

Oui. Rien n'est coupé ni modifié dans le faisceau : il suffit de remettre la carte mère dans l'ancien boîtier.

En résumé

Pour installer un virtual cockpit Golf 4 : batterie débranchée, garniture et deux vis Torx retirées, carte mère transférée sans toucher aux haut-parleurs, puis branchement et test avant de tout refixer. Découvrez notre virtual cockpit Golf 4, livré avec son kit d'installation, et pour aller plus loin, notre article pour tout savoir sur le virtual cockpit.

Sources : forum uk-mkivs.net (dépose du compteur et générations d'antidémarrage de la Golf 4), wiki Ross-Tech (antidémarrage intégré au combiné sur les modèles du groupe Volkswagen), HELLA Tech World (reprogrammation de l'antidémarrage en cas de remplacement du combiné de la Golf 4).
