Caméra de recul Toyota Corolla avec berceau, joint mousse d'étanchéité

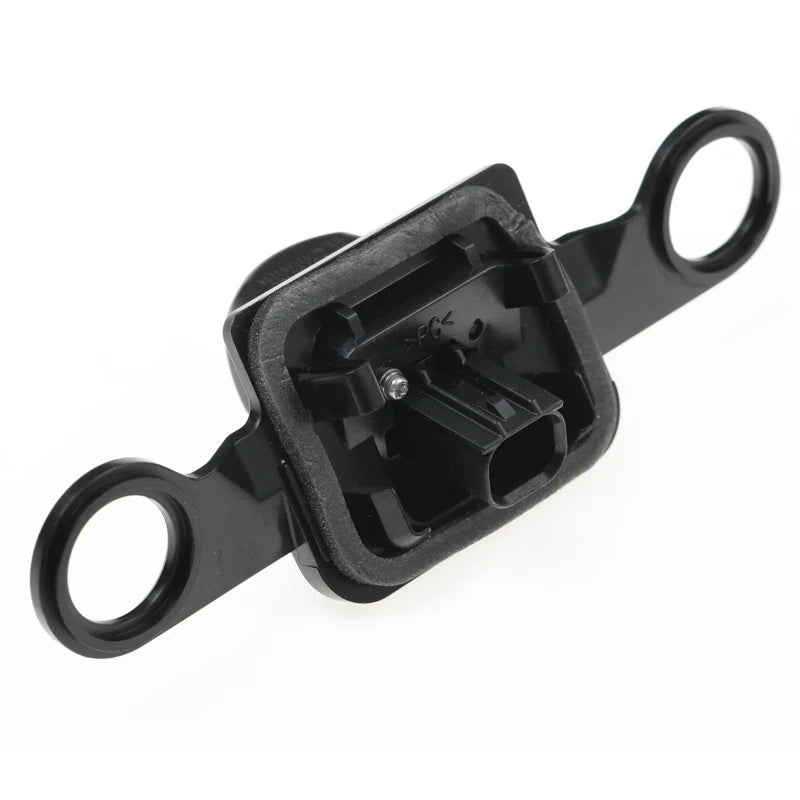

Ce module ne se visse pas directement dans la tôle : il vient se loger dans un berceau qui porte, sur toute sa périphérie, un joint mousse comprimé entre la platine et la carrosserie. C'est ce joint qui empêche l'eau de suivre le perçage jusque dans le coffre. Cette caméra de recul Toyota Corolla est proposée avec ou sans ce berceau, selon l'état du vôtre.
Prendre le berceau, ou garder le sien
Regardez le joint mousse de votre berceau actuel avant de choisir. S'il est encore souple et continu, la version seule suffit. S'il est écrasé, durci, ou s'il s'effrite quand on le presse du doigt, prenez la version complète : remonter une optique neuve derrière un joint mort, c'est régler l'image quelques mois puis retrouver la buée.
Caractéristiques techniques de la caméra de recul Toyota Corolla
- Référence constructeur : 86790-02240, aussi notée 8679002240

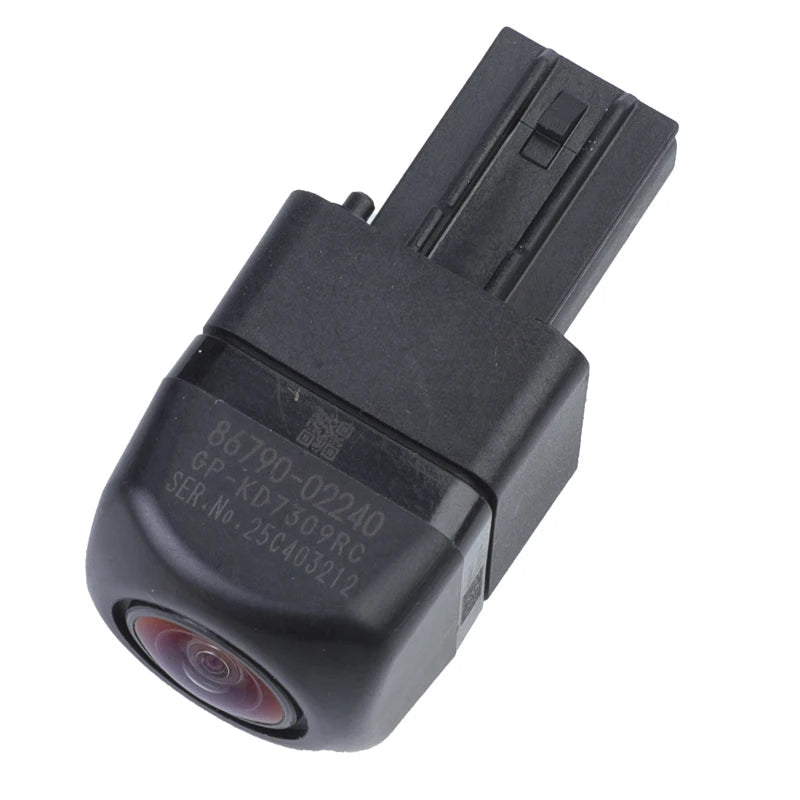

- Codes portés sur le corps : GP-KD7309RC, numéro de série et datamatrix gravés
- Corps : module compact à face avant biseautée, cheminée de connecteur sur le dessus
- Masse du module : 28 g

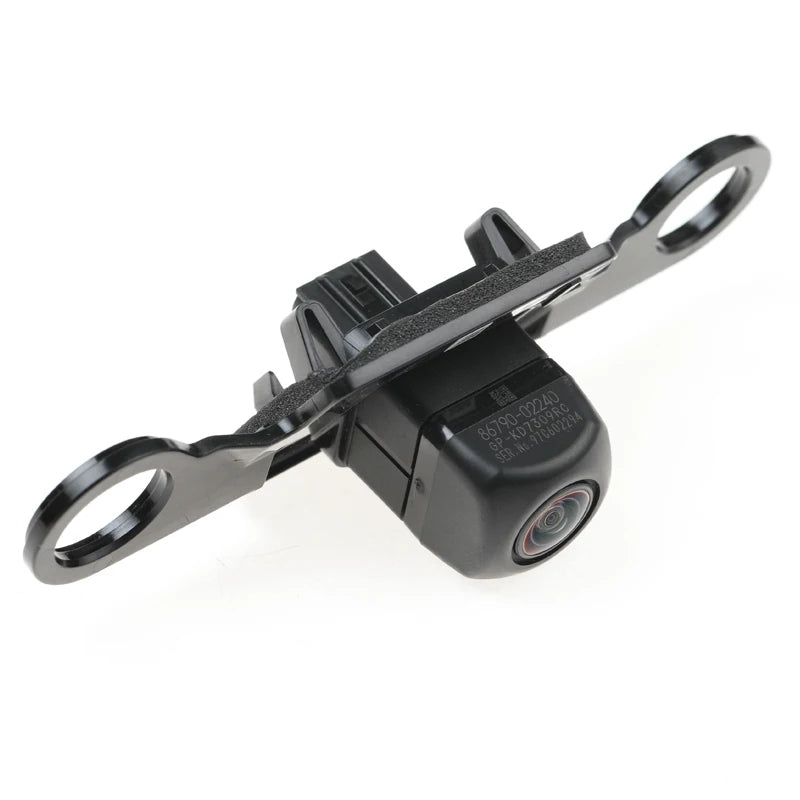

- Berceau : cadre à deux œillets ovales avec joint mousse périphérique

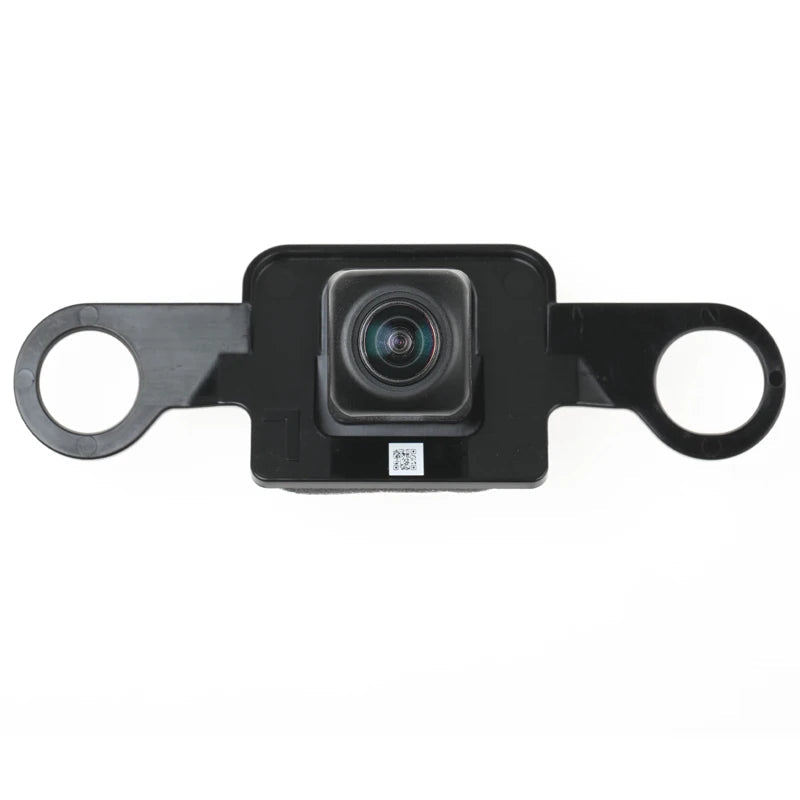

- Optique : lentille fisheye
- Options : livrée seule, ou avec son berceau de fixation
- Contenu : 1 caméra de recul, berceau selon la version choisie

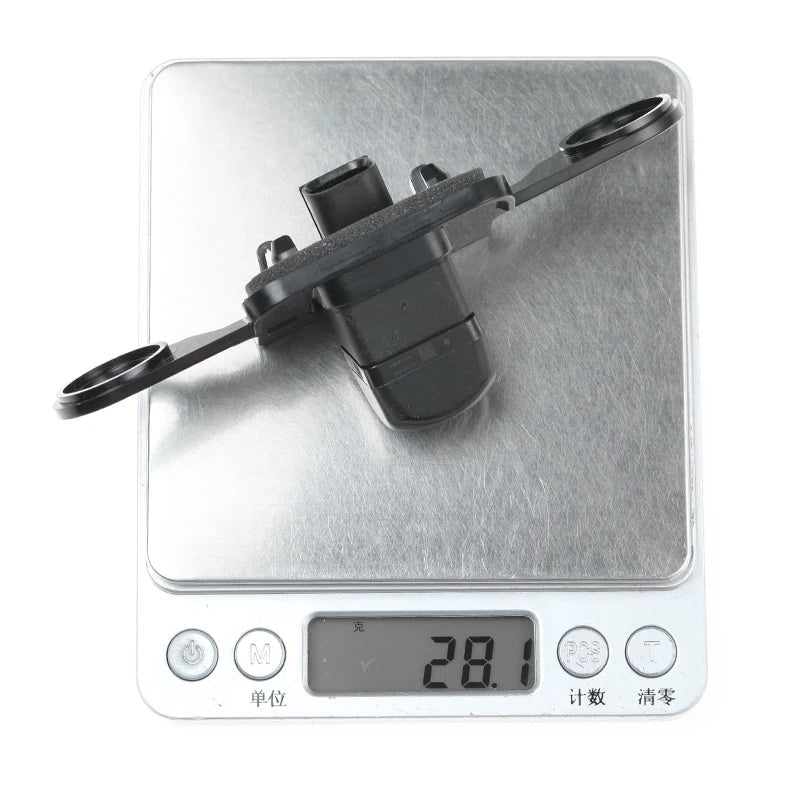

Vingt-huit grammes, et tout tient dans l'épaisseur du hayon
La face avant du module est biseautée et le connecteur sort par le dessus, en cheminée : deux choix de forme qui permettent au boîtier de se coucher dans l'épaisseur disponible sans venir buter sur la serrure ni sur le câble d'ouverture. Cette compacité est aussi ce qui explique les 28 grammes sur la balance, une masse que les deux œillets du berceau reprennent sans effort.
Remplacer la caméra de recul Toyota Corolla
- Ouvrez le hayon et déclipsez la garniture intérieure.
- Débranchez le connecteur, qui se présente en partie haute du module.
- Déposez les deux points de fixation du berceau et sortez l'ensemble.
- Nettoyez la portée de tôle avant de reposer, pour que le joint mousse s'appuie à plat.
- Reposez, revissez sans excès, rebranchez et contrôlez l'image en marche arrière.
Un tournevis suffit, et aucune configuration n'est demandée ensuite.
Ce que vous gagnez au remplacement
-
Une étanchéité refaite si vous prenez le berceau, joint mousse compris.
-
Une pièce traçable : référence et numéro de série gravés, pas une étiquette qui s'en va.
-
Le choix du budget, selon que votre berceau est bon ou non.
-
Aucune modification : ni perçage, ni collage, ni câble supplémentaire.
Compatibilité de la caméra de recul Toyota Corolla
-
Toyota Corolla — caméra de hayon, référence d'origine 86790-02240
-
Toyota Corolla notation fournisseur 8679002240, même pièce
-
Toyota Corolla toutes finitions équipées d'usine de l'aide au stationnement par caméra
-
Condition impérative : module à face biseautée, connecteur en sortie haute, berceau à deux œillets ovales
-
À vérifier : une Corolla équipée du module carré 86790-02070, à quatre vis et connecteur six voies, relève d'une autre référence
FAQ – Caméra de recul Toyota Corolla
Comment savoir si je dois prendre le berceau ?
Pressez le joint mousse du vôtre : s'il ne revient pas ou s'il s'effrite, prenez la version complète.
Ma Corolla porte la référence 86790-02070, est-ce compatible ?
Non, c'est un module différent. Reportez-vous à notre caméra pour Corolla et Auris.
Où sont inscrits la référence et le numéro de série ?
Gravés directement dans le corps du module, sous la cheminée de connecteur.
Cette caméra de recul d'origine affiche-t-elle des lignes de guidage ?
Elle ne les génère pas : lorsque le véhicule les affiche, elles sont produites par l'écran.
Trouver la caméra de votre Toyota
Une même Corolla peut recevoir deux modules selon son équipement. Parcourez nos caméras de recul d'origine pour identifier le vôtre.
