Caméra de recul Dodge Ram 1500, connecteur circulaire à six voies

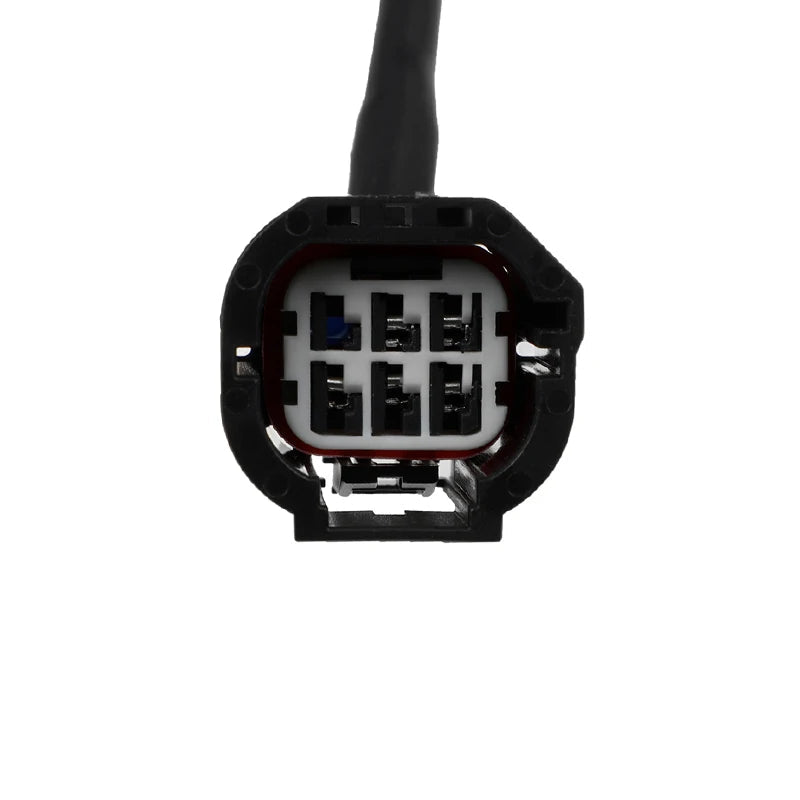

La plupart des caméras de hayon se branchent sur une prise rectangulaire. Celle-ci non : son connecteur est une coque ronde, à joint rouge, qui reçoit un insert blanc de six cavités en deux rangées de trois. Une caméra de recul Dodge Ram 1500 de cette génération se reconnaît d'abord à cette prise-là, et c'est le seul contrôle vraiment fiable avant de commander.
Le test à faire en deux minutes
Ouvrez le hayon, débranchez la prise de votre caméra actuelle et regardez sa forme. Ronde avec un joint rouge visible sous la coque : c'est bien ce module. Rectangulaire : c'est une autre référence, sur un autre millésime. Une languette bleue de détrompage occupe l'une des cavités, elle aussi caractéristique.
Caractéristiques techniques de la caméra de recul Dodge Ram 1500
- Référence constructeur : 56054041AD
- Références équivalentes : 56054164AA et 56054164AB
- Angle de champ : 140°

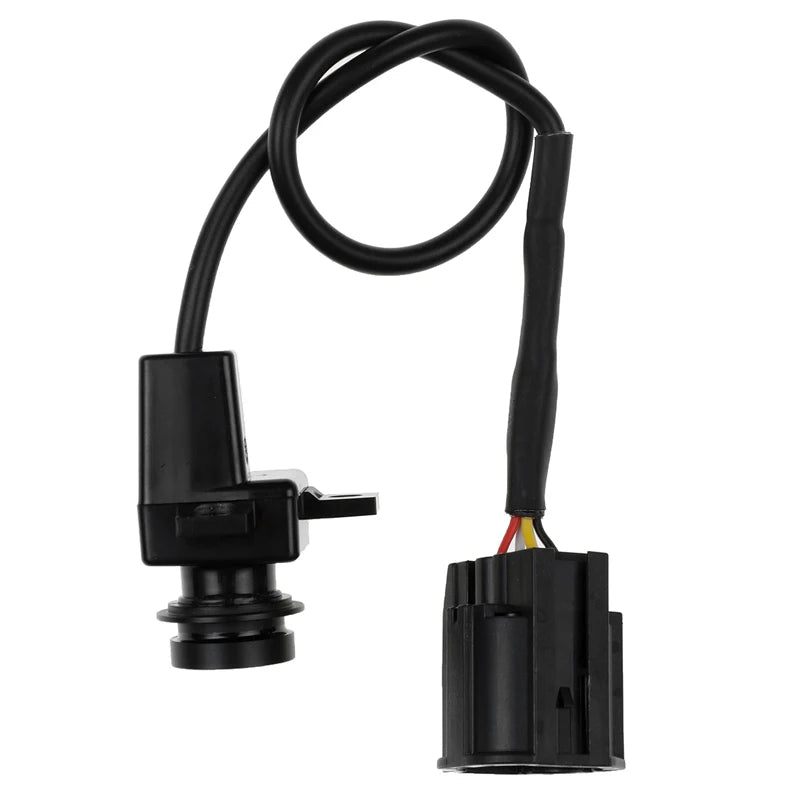

- Corps : module compact à objectif saillant, deux pattes de vissage
- Connectique : coque ronde à joint rouge, insert blanc six cavités, détrompeur bleu

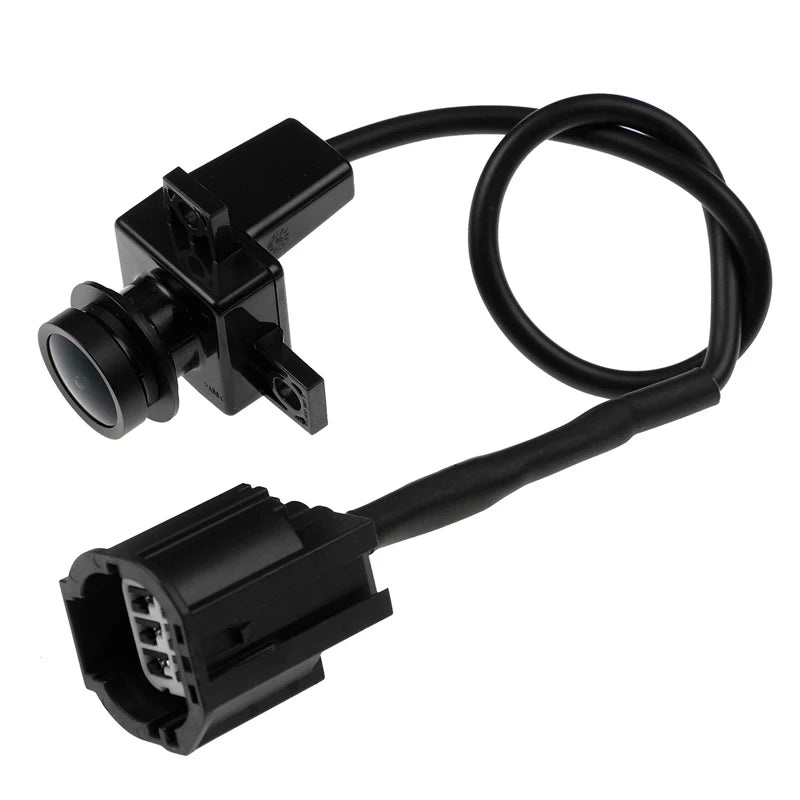

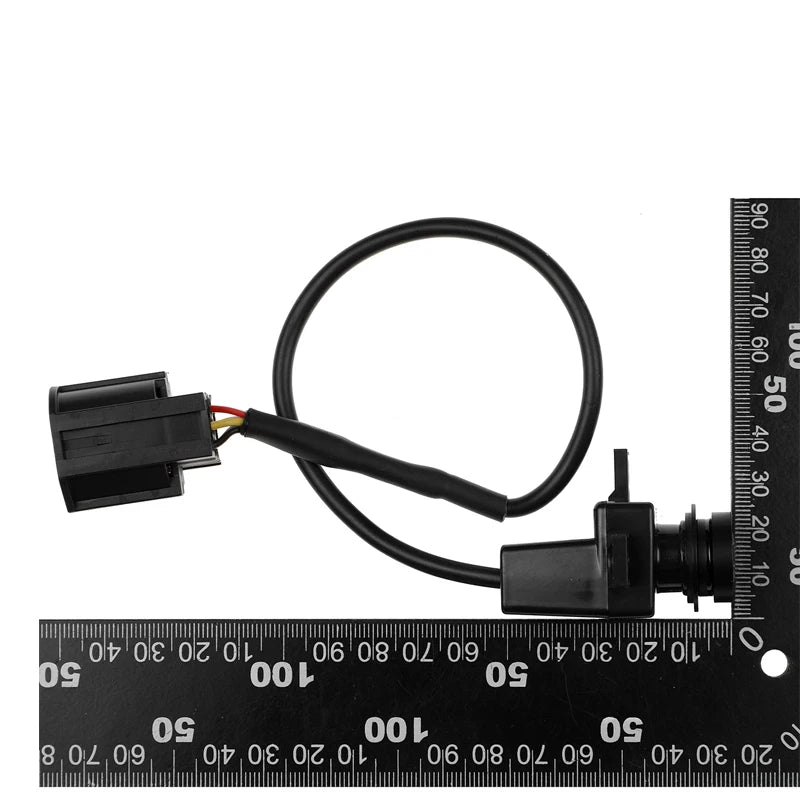

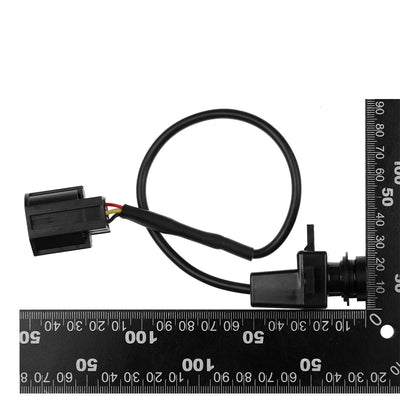

- Faisceau : câble court solidaire du module
- Contenu : 1 caméra de recul avec son faisceau

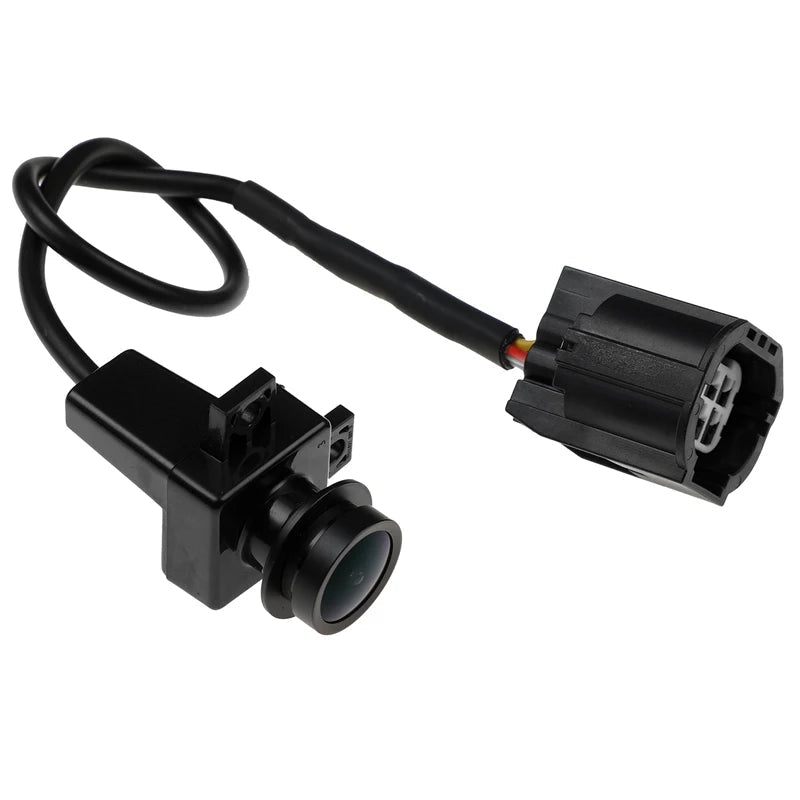

Un objectif qui sort du corps, et pourquoi

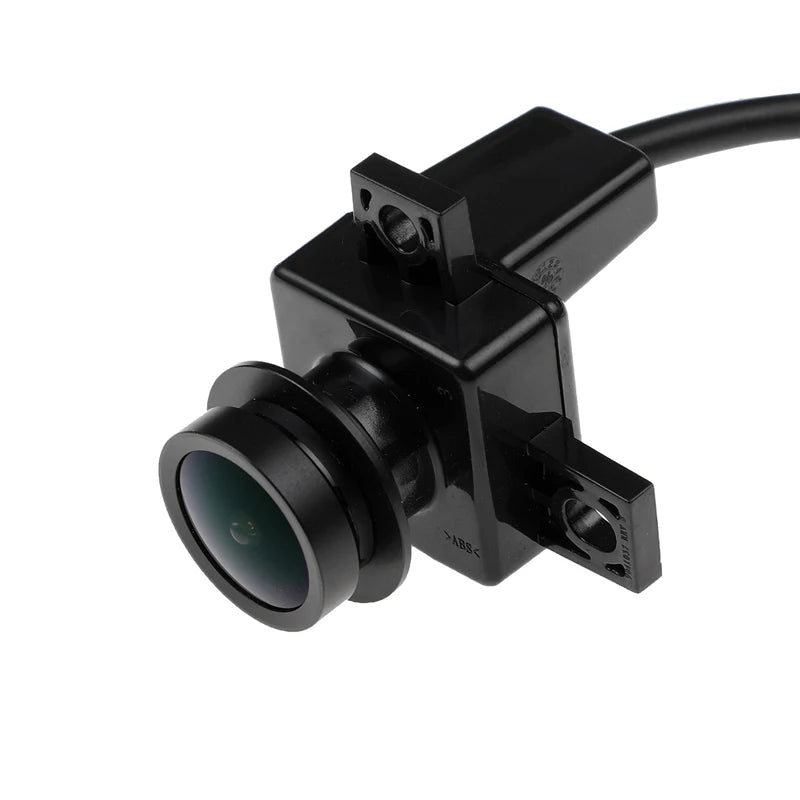

La lentille ne se contente pas d'affleurer : elle est portée par un fût qui avance nettement devant le boîtier. Sur un pick-up, cette géométrie éloigne le verre de la tôle et évite que la poussière soulevée par la benne ne s'accumule dans un creux devant l'optique. En contrepartie, elle est plus exposée aux chocs : c'est souvent elle qui est rayée quand l'image devient laiteuse.
Remplacer la caméra de recul Dodge Ram 1500
- Ouvrez le hayon et déposez la garniture intérieure.
- Débranchez la prise ronde en appuyant sur son ergot.
- Retirez les deux vis des pattes et sortez le module vers l'extérieur.
- Présentez le neuf dans le même sens, objectif vers le bas, et revissez sans forcer.
- Rebranchez, passez la marche arrière et contrôlez le cadrage.
Un tournevis suffit, et rien n'est à configurer ensuite.
Ce que le remplacement change
-
Un objectif neuf, là où l'ancien a été sablé par la poussière de benne.
-
Le champ de 140° d'origine, angles de pare-chocs compris.
-
Un joint de connecteur neuf, donc une prise qui reste sèche.
-
Aucune modification : ni perçage, ni câble vidéo à tirer.
Compatibilité de la caméra de recul Dodge Ram 1500
-
Dodge Ram 1500 — 2009 à 2012, caméra de hayon
-
Dodge Ram 2500 — 2009 à 2012, même module
-
Dodge Ram 3500 — 2009 à 2012, même module
- Référence d'origine 56054041AD
-
Références équivalentes 56054164AA et 56054164AB — même pièce
-
Condition impérative : connecteur à coque ronde et insert blanc six cavités
FAQ – Caméra de recul Dodge Ram 1500
Mon Ram est de 2017, est-ce compatible ?
Non. À partir de 2016 le module change complètement : voyez notre caméra pour Ram 1500 2016-2019.
Ma pièce porte 56054164AB, est-ce la même ?
Oui, les trois écritures désignent le même module.
Comment distinguer cette prise d'une autre ?
Elle est ronde, pas rectangulaire, et laisse voir un joint rouge sous la coque.
Cette caméra de recul plug and play demande-t-elle un paramétrage ?
Non, l'image revient dès la marche arrière engagée.
Trouver la caméra de votre pick-up
La forme du connecteur départage les millésimes. Parcourez toutes nos caméras de recul d'origine pour identifier la vôtre.
