Caméra de recul Cadillac XT5, casquette à ailettes au-dessus de l'objectif

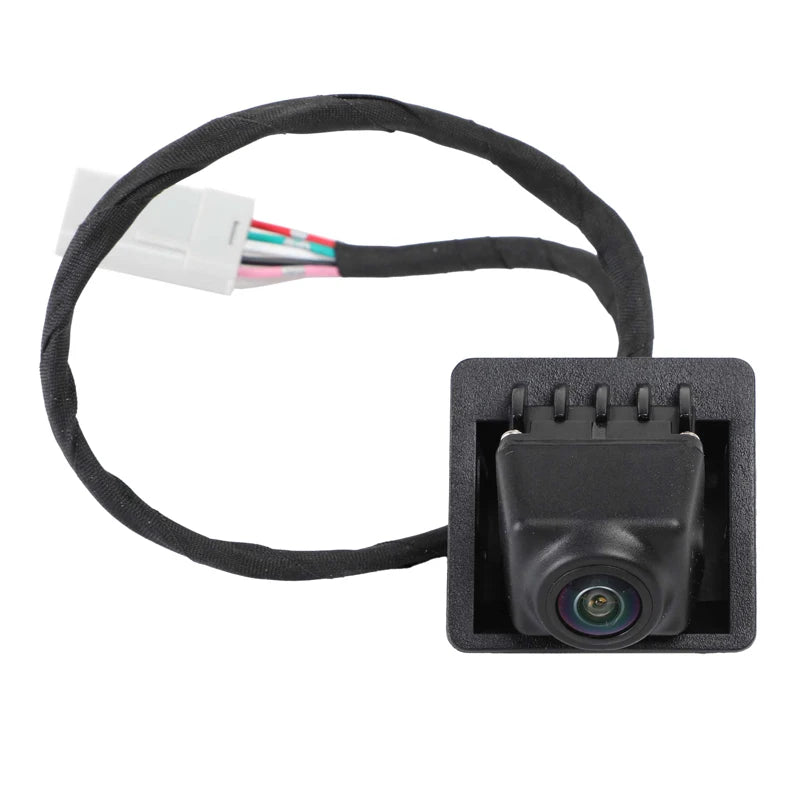

Ce module se reconnaît immédiatement : au-dessus de la lentille, le boîtier porte une casquette moulée nervurée de quatre ailettes. Ce n'est pas un motif décoratif, c'est un pare-soleil. Une caméra de recul Cadillac XT5 équipée de cette casquette garde une image lisible quand le soleil rasant tombe directement sur l'optique.
À quoi servent les ailettes
Elles cassent la lumière avant qu'elle n'atteigne la lentille, de la même manière qu'un pare-soleil d'appareil photo. Elles servent aussi à décoller les gouttes : l'eau suit les nervures et s'écoule sur les côtés au lieu de stagner devant l'objectif après une averse.
Caractéristiques techniques de la caméra de recul Cadillac XT5
- Référence constructeur : 84092887
- Corps : module carré à casquette moulée nervurée
- Angle de champ : 120°
- Faisceau : gainé tresse, connecteur plat clair à verrou rouge
- Conducteurs : quatre fils repérés par des couleurs pastel

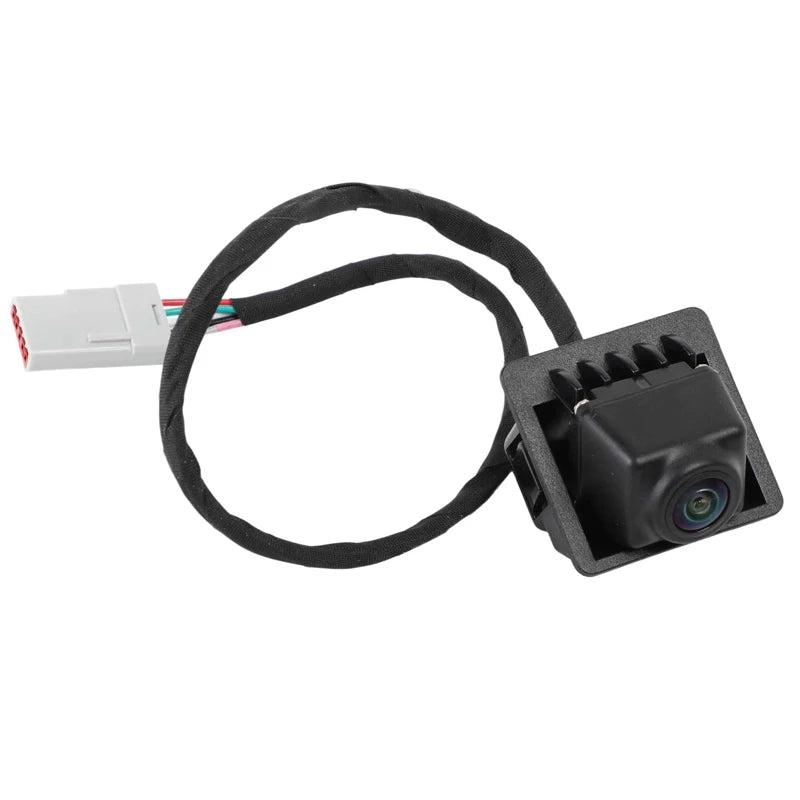

- Optique : lentille fisheye à traitement multicouche
- Contenu : 1 caméra de recul avec son faisceau

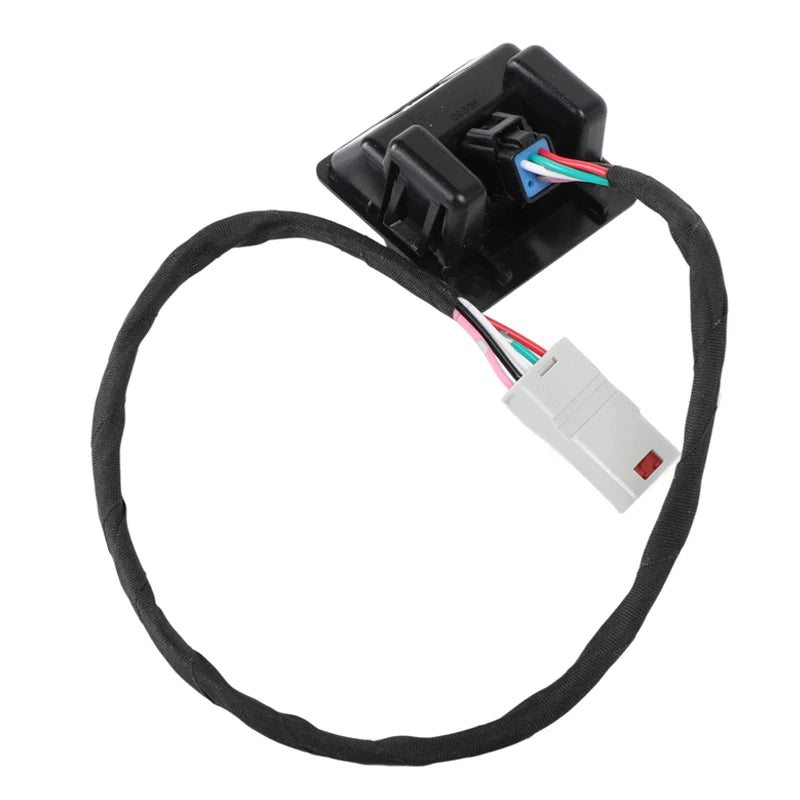

Un connecteur plat, à ne pas confondre
La prise de ce module est plate et claire, bloquée par un verrou rouge, avec quatre conducteurs aux teintes pastel bien reconnaissables. Plusieurs caméras du groupe utilisent des prises carrées à deux rangées, incompatibles avec celle-ci : c'est le premier contrôle à faire avant de commander.
Remplacer la caméra de recul Cadillac XT5
- Ouvrez le hayon et déposez la garniture pour dégager l'arrière du module.
- Poussez le verrou rouge et débranchez la prise plate.
- Déclipsez le module et sortez-le avec son faisceau.
- Présentez le neuf, casquette vers le haut, et reclipsez.
- Rebranchez, remettez le verrou et contrôlez l'image en marche arrière.
Attention au sens : casquette en haut, sinon l'image est inversée et le pare-soleil ne sert plus à rien.
Ce que vous gagnez au remplacement
-
Une image qui tient le contre-jour, grâce au pare-soleil moulé.
-
Moins de gouttes devant l'objectif après la pluie.
-
Un faisceau neuf, verrou de sécurité compris.
-
Un montage sans modification : rien à percer ni à câbler.
Compatibilité de la caméra de recul Cadillac XT5
-
Cadillac XT5 — 2017 à 2019, caméra de hayon
- Référence d'origine 84092887
-
Cadillac XT5 toutes finitions équipées d'usine de l'aide au stationnement par caméra
-
Condition impérative : module à casquette nervurée et connecteur plat clair à verrou rouge
FAQ – Caméra de recul Cadillac XT5
Dans quel sens monter le module ?
Casquette vers le haut, ailettes visibles au-dessus de l'objectif.
Une prise carrée à six voies conviendrait-elle ?
Non, la prise de ce module est plate : les deux ne s'assemblent pas.
Faut-il débrancher la batterie ?
Ce n'est pas nécessaire, le circuit n'est alimenté qu'en marche arrière.
Cette caméra de recul plug and play demande-t-elle un réglage ?
Non, l'image revient dès la marche arrière engagée.
Trouver la caméra de votre Cadillac
La forme de la prise départage les modèles. Parcourez notre collection de caméras de recul pour identifier la vôtre.
