Comment installer et brancher une caméra de recul ?

Dans la plupart des cas, installer une caméra de recul, c'est remplacer la caméra d'origine qui ne donne plus d'image : on dépose la garniture du hayon, on débranche le module, on pose le neuf et on teste. Comptez de 20 minutes à 1 heure selon le modèle, sans aucun câblage à refaire. Équiper une voiture qui n'a jamais eu de caméra demande davantage : brancher l'alimentation sur le feu de recul et tirer un câble vidéo jusqu'à l'écran. Ce guide détaille d'abord le remplacement d'une caméra d'origine, puis l'essentiel du branchement d'un kit universel.

Installer une caméra de recul d'origine : avant de commencer

Vérifier que la panne vient bien de la caméra

Une image noire ou un message d'erreur ne signifient pas forcément que la caméra est hors service. Deux cas reviennent dans les témoignages de propriétaires :

• De l'humidité dans le connecteur : un message d'avertissement s'affiche à la place de l'image en marche arrière.
• Un défaut lié au hayon : l'image disparaît après l'ouverture et la fermeture du coffre. La caméra peut être en cause, mais aussi son faisceau, qui se plie à chaque ouverture.

Un garage peut contrôler la caméra et son câblage à la valise de diagnostic avant que vous commandiez la pièce.

Identifier votre système

Vérifiez si votre voiture a une simple caméra de recul, ou une vision à 360° qui combine plusieurs caméras (calandre, rétroviseurs, hayon). Cette différence compte au moment du remontage, comme nous le verrons plus bas.

Relever la référence

La référence est marquée au dos du module, sur une étiquette ou gravée dans le boîtier. Elle se lit une fois la garniture déposée. Comparez-la, ainsi que la fixation et le connecteur, avec la fiche produit : sur nos caméras de recul d'origine, la référence constructeur figure dans chaque description.

Le matériel et la sécurité

• Des outils de dégarnissage en plastique, pour ne pas casser les clips ni marquer les garnitures
• Un tournevis adapté aux vis du hayon, souvent des Torx (par exemple en T20 sur une Renault Clio)
• Une lampe et un téléphone pour photographier le cheminement du faisceau

Coupez le contact et débranchez la batterie avant toute intervention électrique.

Remplacer la caméra de recul d'origine, étape par étape

1. Déposez la garniture intérieure du hayon. Retirez les vis visibles ou cachées sous des caches, puis déclipsez la garniture avec l'outil en plastique, en faisant levier au plus près de chaque clip. Sur certains modèles, la garniture du haut, autour de la lunette, doit partir en premier pour atteindre les vis de la garniture du bas : des propriétaires de Peugeot 5008 le signalent.
2. Photographiez puis débranchez le connecteur. Appuyez sur le verrou et tirez sur le connecteur, jamais sur les fils. Notez le passage du faisceau et ses repères : la caméra de recul Renault Kadjar, par exemple, porte un manchon vert sur sa gaine, à remettre à la même position au remontage.

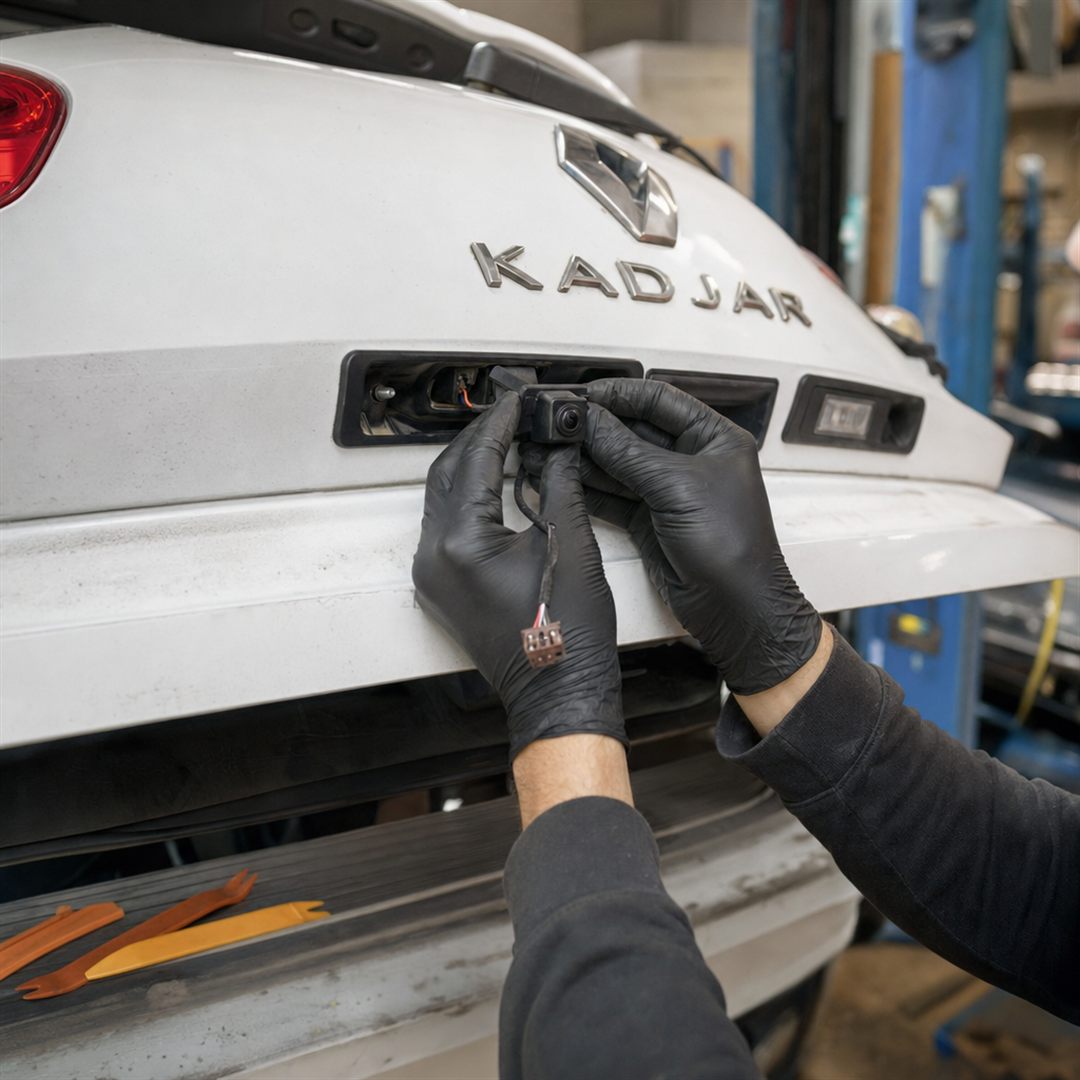

3. Déposez l'ancienne caméra. Selon le modèle, elle est vissée sur une platine (deux vis sur la caméra de recul Renault Clio) ou clipsée dans la poignée de hayon, comme sur le Kadjar ou le Ford Kuga : on pince alors les clips et on pousse le module vers l'extérieur.
4. Posez la caméra neuve dans le même sens. Revissez sans forcer, ou poussez jusqu'au clic des clips. Sur les modules à embase d'étanchéité, nettoyez d'abord la portée.
5. Testez avant de remonter. Rebranchez la batterie, mettez le contact, enclenchez la marche arrière et vérifiez l'image et les lignes de guidage.
6. Remontez la garniture sans pincer le faisceau, puis ouvrez et refermez le hayon plusieurs fois en contrôlant que l'image reste stable.

L'ordre des opérations est toujours le même ; l'emplacement exact des vis et des clips, lui, varie d'un modèle à l'autre. En cas de doute, la documentation technique de votre véhicule fait foi.

Calibrage : quand faut-il passer au garage ?

Pour une simple caméra de recul, le remplacement par un module de même référence ne demande en général aucun paramétrage : l'image s'affiche dès la marche arrière engagée.

Les systèmes de vision à 360° font exception. Nissan, par exemple, impose un calibrage de son système Around View Monitor chaque fois qu'une caméra est déposée ou remplacée, caméra de hayon comprise, avec des outils spécifiques. Si votre voiture en est équipée, prévoyez ce passage en atelier après la pose.

Enfin, ajouter une caméra sur une voiture qui n'en avait pas peut demander une activation dans le système multimédia d'origine, par la prise de diagnostic. C'est le cas sur certaines Renault équipées de MediaNav ou de R-Link.

Installer un kit de caméra de recul universel : l'essentiel

Si votre voiture n'a jamais eu de caméra, l'installation d'une caméra de recul passe par un kit et un écran doté d'une entrée caméra, comme beaucoup d'écrans CarPlay. La notice du kit reste la référence ; voici les étapes communes à la plupart des installations.

Fixer la caméra

Placez-la au centre, près de l'éclairage de plaque, objectif orienté vers le bas pour couvrir la zone derrière le pare-chocs. Si le kit impose un perçage, respectez le diamètre indiqué et rendez le passage étanche avec du mastic.

Brancher l'alimentation sur le feu de recul

Pour brancher une caméra de recul, commencez par l'alimentation. Au testeur ou au multimètre, repérez le fil du feu de recul qui ne reçoit du courant qu'en marche arrière. Raccordez-y le fil positif de la caméra, et le fil de masse à un point de carrosserie en métal nu. Une masse mal faite est la première cause de panne.

Faire passer le câble vidéo

Faites cheminer le câble sous les garnitures, en suivant les faisceaux existants et en passant par le passe-fil en caoutchouc entre le hayon et la carrosserie. Évitez les zones où il pourrait frotter ou être pincé.

Raccorder l'écran

Branchez la prise vidéo sur l'entrée caméra de l'écran, et non sur une entrée vidéo classique. Beaucoup de câbles intègrent un fin fil rouge supplémentaire : il transporte le signal de marche arrière jusqu'à l'écran, qui bascule alors seul sur l'image de la caméra. On le relie, à l'arrière, au même fil du feu de recul.

Couleur des fils d'une caméra de recul

Les couleurs varient d'un fabricant à l'autre et seule la notice fait foi. On retrouve le plus souvent un fil rouge pour l'alimentation positive, un fil noir pour la masse, une prise RCA jaune pour la vidéo et le fin fil rouge de déclenchement le long du câble vidéo.

Deux pièges fréquents

• Un feu de recul commandé par la masse : sur certaines voitures, le positif du feu reste alimenté en permanence. Branchée directement, la caméra ne s'éteint plus ; il faut alors un relais.
• Des feux de recul à LED : sur certains modèles récents, ils sont alimentés par impulsions et font scintiller l'image. Un relais ou un filtre règle le problème.

FAQ

Faut-il reprogrammer la voiture après avoir changé la caméra de recul d'origine ?

Pas en général pour une simple caméra de recul de même référence. En revanche, une vision à 360° doit être recalibrée par un professionnel après le remplacement ou la dépose d'une caméra : c'est une exigence de constructeurs comme Nissan.

Ma caméra de recul ne s'affiche pas après le remplacement, que vérifier ?

Contrôlez dans l'ordre : le connecteur bien enfoncé jusqu'au verrou, l'absence d'humidité dans la prise, le faisceau dans le passage du hayon, puis la référence de la caméra. Si tout est correct, un contrôle à la valise de diagnostic permet de trancher.

Pourquoi l'image d'un kit universel scintille-t-elle ?

Le plus souvent à cause d'une masse sur une surface peinte, ou de feux de recul à LED alimentés par impulsions. Refaites la masse sur du métal nu, puis ajoutez un relais si le scintillement persiste.

Une caméra de recul peut-elle rester allumée en marche avant ?

Oui, avec un kit universel, si la caméra est alimentée sur un circuit après contact et non sur le feu de recul. La plupart des écrans récents proposent alors une option pour afficher la caméra à tout moment, utile pour surveiller une remorque.

En résumé

Pour une caméra d'origine en panne, le remplacement à l'identique se résume à déposer la garniture, débrancher, changer le module et tester, sans câblage. Vérifiez seulement si votre voiture dispose d'une vision à 360°, qui impose un calibrage en atelier. Pour équiper une voiture sans caméra, brancher une caméra de recul universelle demande un raccordement soigné sur le feu de recul. Pour choisir la bonne solution, lisez notre guide caméra de recul : laquelle choisir pour sa voiture ?, puis retrouvez nos caméras de recul plug and play, classées par marque et par modèle.

Sources : fiches techniques de nos caméras (références, fixations et connectique), documentation de service Nissan sur le calibrage Around View Monitor, base de données I-CAR des exigences de calibrage des constructeurs, guides d'installation de fabricants de kits et témoignages de propriétaires sur les forums Peugeot et Nissan.
