Caméra de recul Ford Kuga, embase étanche et connecteur moulé
Sur un SUV, la caméra loge dans la poignée de hayon, à l'endroit exact où l'eau ruisselle et où la lance haute pression passe en premier. C'est pour ça qu'elle vieillit plus vite que le reste de l'électronique : l'image se voile, puis se couvre de points blancs. Cette caméra de recul Ford Kuga reprend le module d'origine avec son embase d'étanchéité.
Une embase qui fait joint, pas seulement support

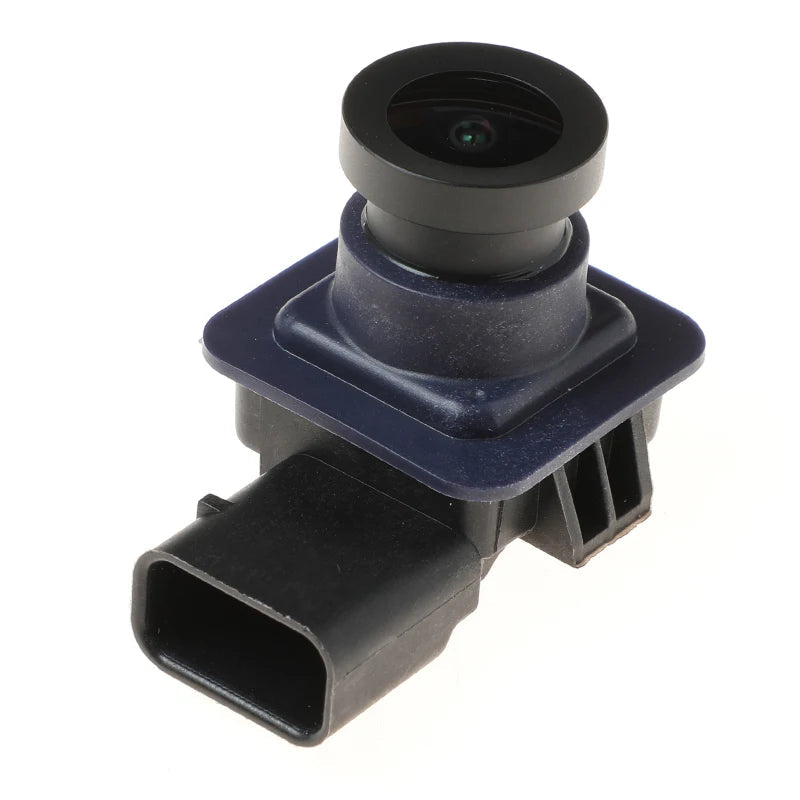

Le boîtier est porté par une embase carrée bleu nuit qui vient en appui contre la tôle. Ce n'est pas un élément décoratif : c'est elle qui ferme le passage et empêche l'eau d'atteindre l'électronique par l'arrière. La remplacer en même temps que l'optique, c'est traiter la cause de la panne plutôt que son symptôme — un point que ne couvre aucune caméra de recul voiture universelle collée sur la plaque.
Caractéristiques techniques de la caméra de recul Ford Kuga

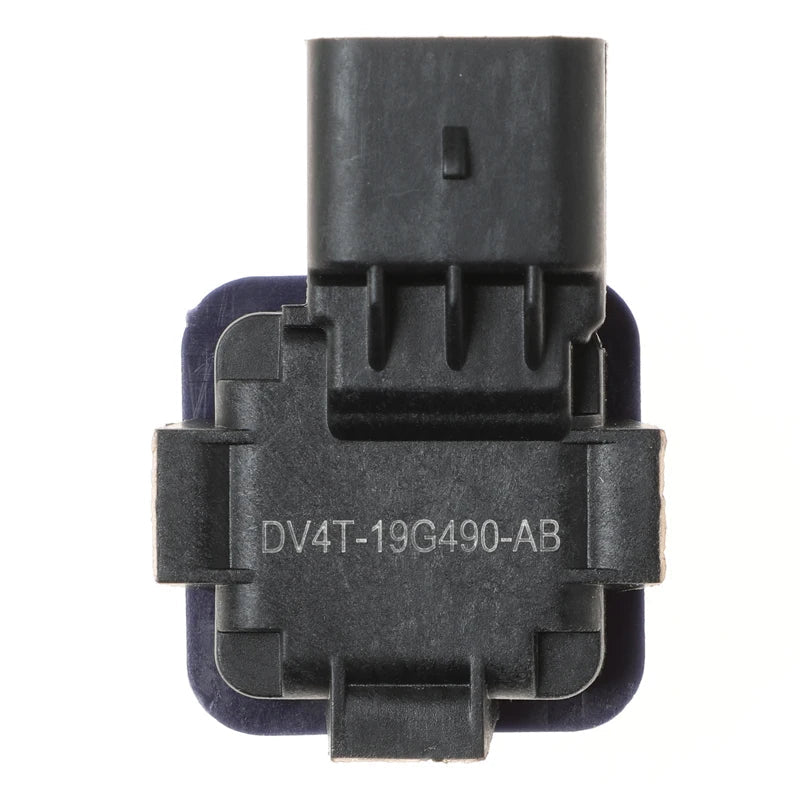

- Référence constructeur : DV4T-19G490-AB, gravée au dos du boîtier
- Corps : module noir sur embase carrée à joint

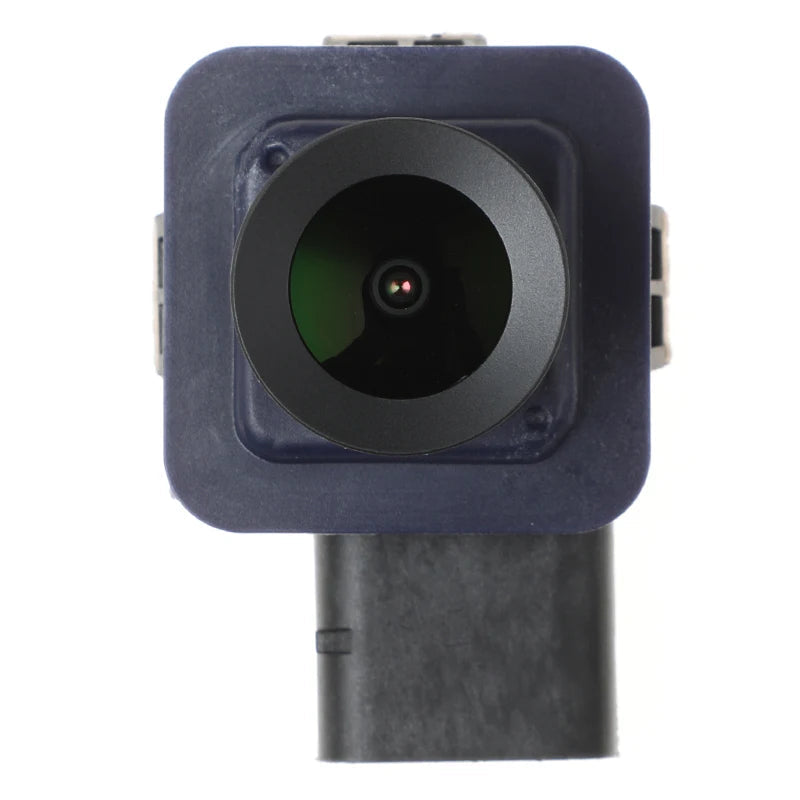

- Optique : objectif cylindrique saillant, lentille grand angle

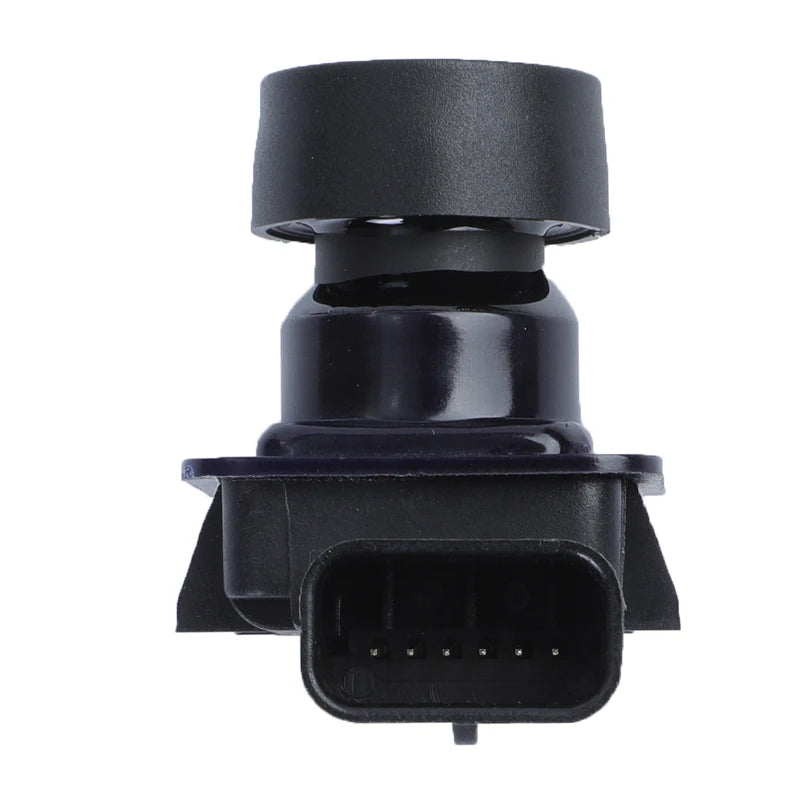

- Connectique : connecteur noir moulé dans le corps, sans faisceau volant
- Fixation : clips intégrés à l'embase
- Contenu : 1 caméra de recul
Un module qui ne dépasse pas du hayon
Une fois en place, seul le fût de l'objectif affleure la poignée. Rien ne brille, rien n'accroche au lavage, et la teinte reste celle du plastique d'origine. Le connecteur étant moulé directement dans la coque, il n'y a aucun câble intermédiaire susceptible de se couper dans l'articulation du hayon.
Remplacer la caméra de recul Ford Kuga
- Ouvrez le hayon et déclipsez la garniture intérieure pour accéder à l'arrière du module.
- Débranchez le connecteur en pressant son verrou.
- Pincez les clips de l'embase et poussez le module vers l'extérieur.
- Présentez le neuf dans le même sens, poussez jusqu'au clic, rebranchez.
- Passez la marche arrière et contrôlez l'image avant de remonter la garniture.
Aucun outillage spécifique, aucun codage : le véhicule reconnaît la caméra immédiatement.
Ce que vous gagnez au remplacement
-
Une optique claire qui rend à nouveau les détails au sol, bordures et attelages compris.
-
Une étanchéité neuve, là où le joint durci laissait entrer l'humidité.
-
Des lignes de guidage justes, le module reprenant la position exacte de l'origine.
-
Aucun câble tiré dans le coffre ni dans l'habitacle.
Compatibilité de la caméra de recul Ford Kuga
-
Ford Kuga — 2013 à 2017, caméra de hayon
-
Ford Kuga référence d'origine DV4T-19G490-AB
-
Ford Escape — 2013 à 2017, même référence
-
Ford Kuga toutes finitions équipées d'usine de l'aide au stationnement par caméra
-
Condition impérative : module à embase carrée et connecteur moulé, sans faisceau séparé
FAQ – Caméra de recul Ford Kuga
Comment vérifier la référence avant de commander ?
Elle est écrite au dos du boîtier, visible dès la garniture de hayon déposée : DV4T-19G490-AB.
Faut-il un joint supplémentaire ?
Non, l'embase intègre sa portée d'étanchéité. Nettoyez simplement la tôle avant de clipser le module neuf.
Mon image se couvre de points blancs, est-ce la caméra ?
C'est le symptôme typique d'un capteur qui a pris l'humidité. Une fois l'eau entrée, le défaut ne se résorbe pas.
Cette caméra de recul plug and play demande-t-elle un paramétrage ?
Non, elle se substitue à l'ancienne sur le même connecteur et s'affiche dès la marche arrière engagée.
Trouver la caméra de votre Ford
Chaque modèle a son embase et sa connectique. Parcourez la collection caméra de recul pour identifier la vôtre.
