Caméra de recul Toyota Hilux Revo, platine de fixation intégrée

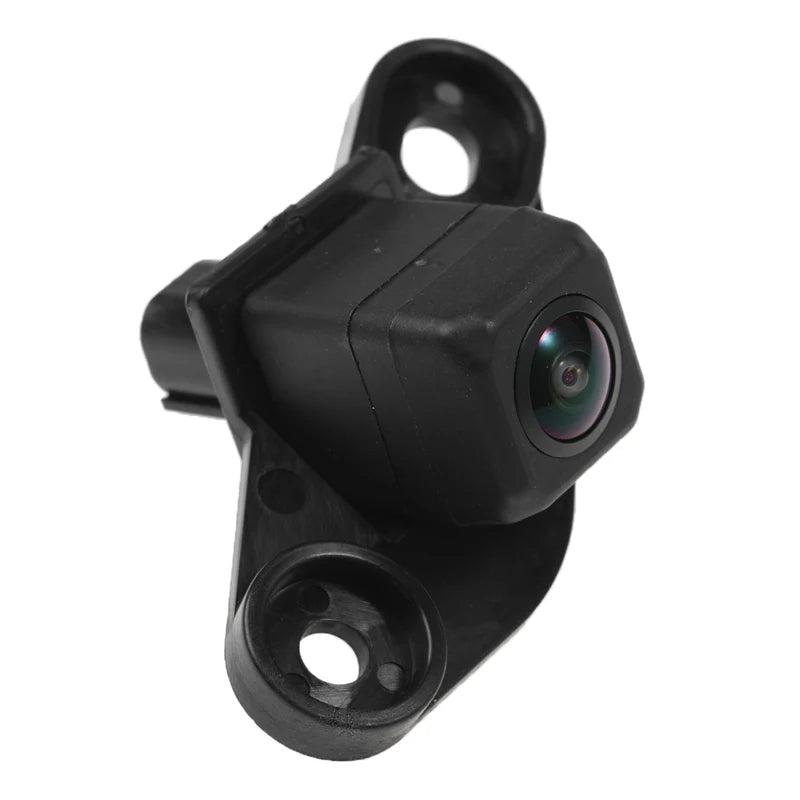

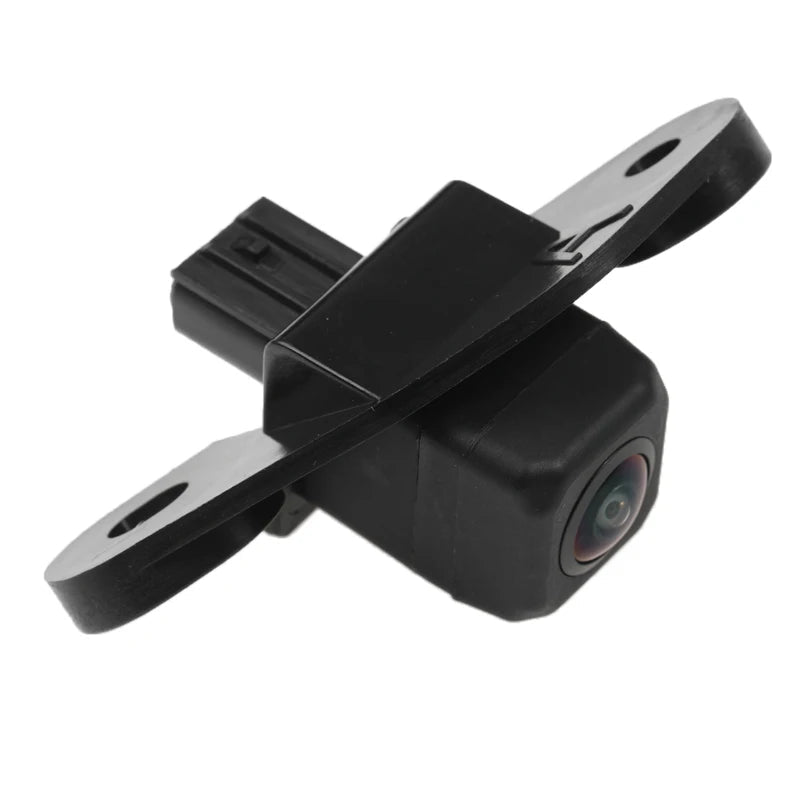

Sur la Revo, l'optique et son support ne se séparent pas : le module est engagé dans une platine plate percée de deux œillets, et c'est cet ensemble d'un seul tenant qui se visse derrière la poignée de hayon. Une caméra de recul Toyota Hilux Revo se remplace donc d'un bloc, sans avoir à récupérer le berceau de l'ancienne ni à espérer qu'il soit encore bon.
Reconnaître le module de la Revo avant de commander

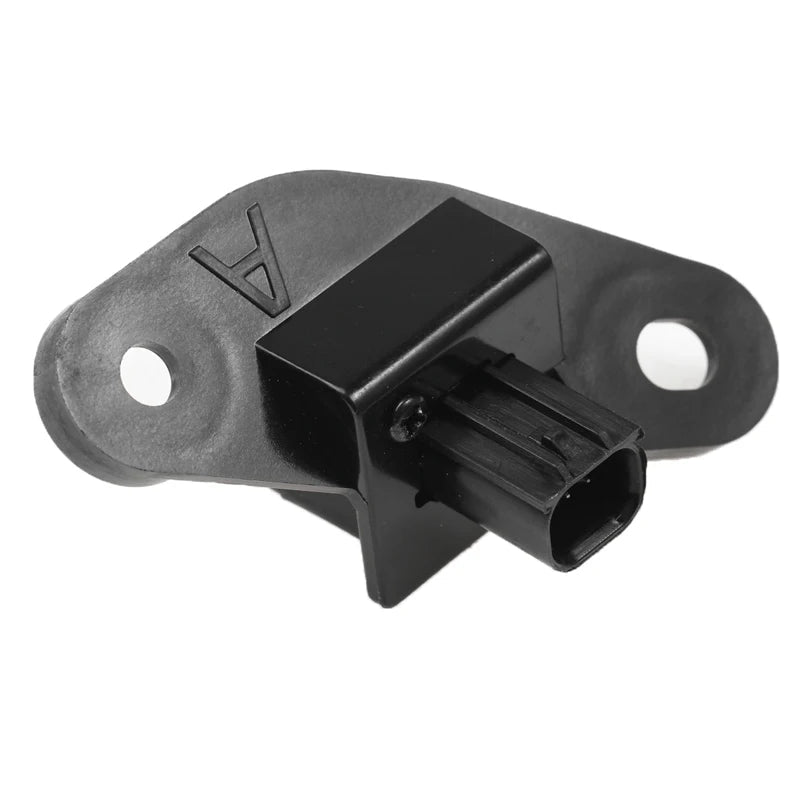

Deux détails suffisent. La platine porte un repère « A » moulé dans le plastique, du côté opposé à l'objectif. Et le connecteur, moulé sur le corps, compte six voies réparties en deux rangées de trois. Si votre pièce d'origine présente ces deux signes, vous êtes sur le bon module.
Caractéristiques techniques de la caméra de recul Hilux Revo
- Référence constructeur : 86790-0K020, aussi notée 867900K020
- Corps : module cubique noir solidaire de sa platine
- Platine : deux œillets de vissage, repère « A » moulé
- Optique : lentille fisheye à traitement multicouche

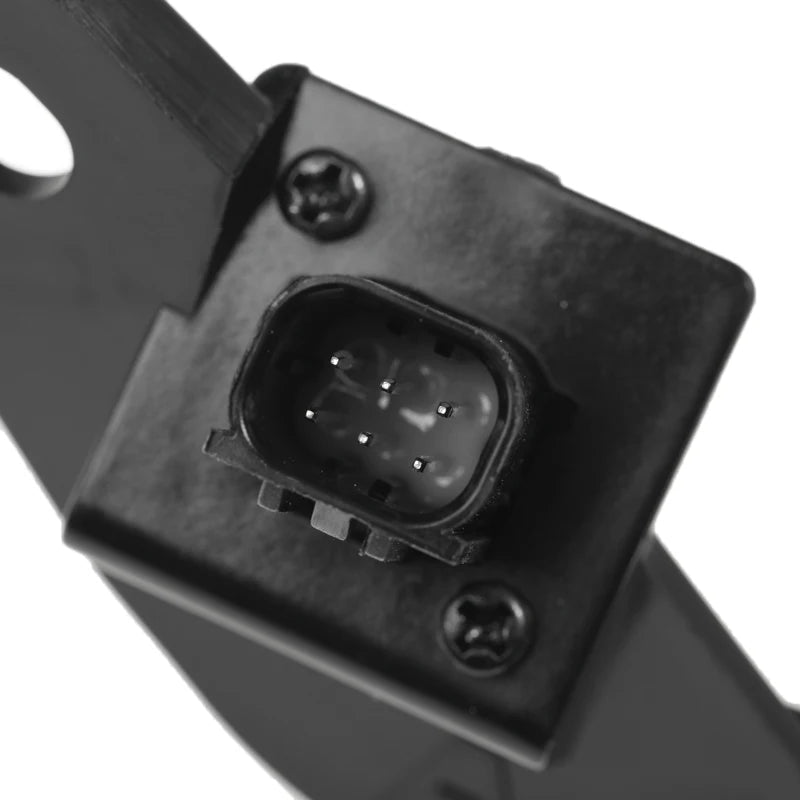

- Connectique : connecteur moulé six voies, deux rangées de trois
- Assemblage : deux vis cruciformes en face arrière
- Contenu : 1 caméra de recul avec sa platine de fixation
Une optique qui couvre toute la largeur de benne

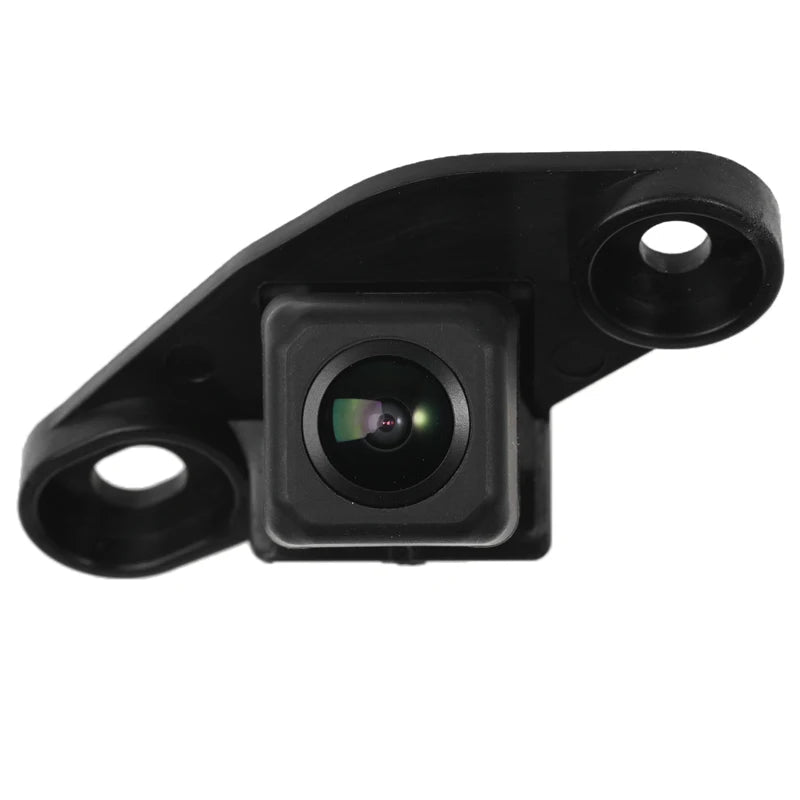

Le traitement multicouche de la lentille se voit à l'œil nu : selon l'angle, la surface renvoie du vert et du violet. Ce n'est pas décoratif. C'est ce dépôt qui limite les reflets parasites quand on recule face au soleil couchant ou sous un éclairage de quai, deux situations où une optique nue délave complètement l'image. L'angle très ouvert, lui, prend les deux ridelles et descend jusqu'au pare-chocs.
Remplacer la caméra de recul Toyota Hilux Revo
- Ouvrez le hayon et déposez la garniture qui donne accès à l'arrière de la poignée.
- Débranchez le connecteur six voies en appuyant sur son ergot de verrouillage.
- Dévissez les deux points de la platine et sortez l'ensemble vers l'extérieur.
- Présentez le module neuf dans le même sens, repère « A » du même côté, puis revissez.
- Rebranchez, passez la marche arrière et contrôlez le cadrage avant de remonter la garniture.
Un tournevis cruciforme suffit. Aucun passage en valise de diagnostic n'est nécessaire ensuite.
Ce que le remplacement change au quotidien
-
Une image nette de nuit, là où une lentille rayée transforme chaque phare en halo.
-
Le cadrage d'origine conservé, donc des lignes de guidage qui tombent juste.
-
Un support neuf en prime, puisqu'il est livré avec le module.
-
Aucun câble tiré dans la cabine : le faisceau du véhicule est déjà en place.
Compatibilité de la caméra de recul Toyota Hilux Revo
-
Toyota Hilux Revo — 2015 à 2020, caméra de hayon
-
Toyota Hilux Revo référence d'origine 86790-0K020
-
Toyota Hilux Revo notation fournisseur 867900K020, même pièce
-
Condition impérative : module solidaire de sa platine et connecteur moulé six voies
-
À vérifier : un Hilux de 2011 à 2015 reçoit un module différent, à clipser dans un berceau séparé
FAQ – Caméra de recul Toyota Hilux Revo
Puis-je monter ce module sur un Hilux d'avant 2015 ?
Non. La génération précédente utilise une optique à clipser dans un berceau indépendant. Voyez notre caméra pour Hilux 2011-2015.
Faut-il recalibrer quelque chose après la pose ?
Non. Cette caméra de recul plug and play reprend la place et le branchement de l'ancienne, et l'image revient dès la marche arrière engagée.
Le support est-il vraiment fourni ?
Oui, il ne se démonte pas du module : vous recevez l'ensemble complet.
Où lire la référence de ma pièce ?
Sur le corps de la caméra, côté connecteur, une fois la garniture de hayon déposée.
