Caméra de recul Ram ProMaster, verrou rouge sur un utilitaire qui vibre
Un fourgon de livraison encaisse des portes claquées cent fois par jour et des routes que personne ne ménage. C'est là qu'une prise qui se desserre devient un vrai problème. Le connecteur de cette caméra de recul Ram ProMaster porte un verrou rouge de sécurité qui bloque le levier et interdit toute ouverture accidentelle.

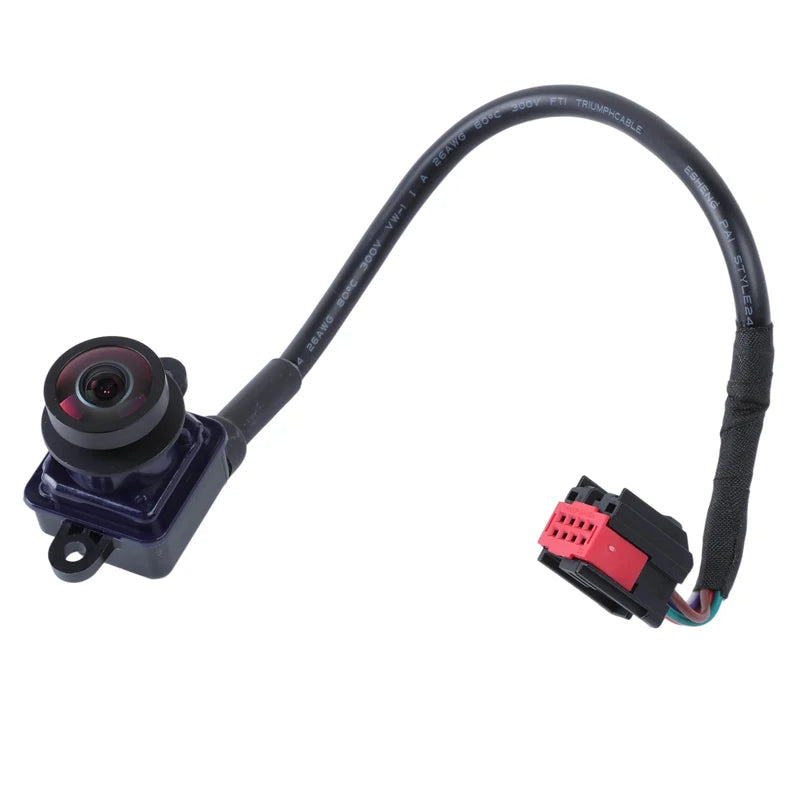

Comment manœuvrer ce verrou
Il se déverrouille en le poussant sur le côté, jamais en tirant sur le câble. C'est la pièce la plus souvent cassée au démontage, et une prise remontée sans son verrou finit toujours par se desserrer. Il est livré monté sur le connecteur neuf.
Caractéristiques techniques de la caméra de recul Ram ProMaster
- Référence constructeur : 6MJ97ZZZAA

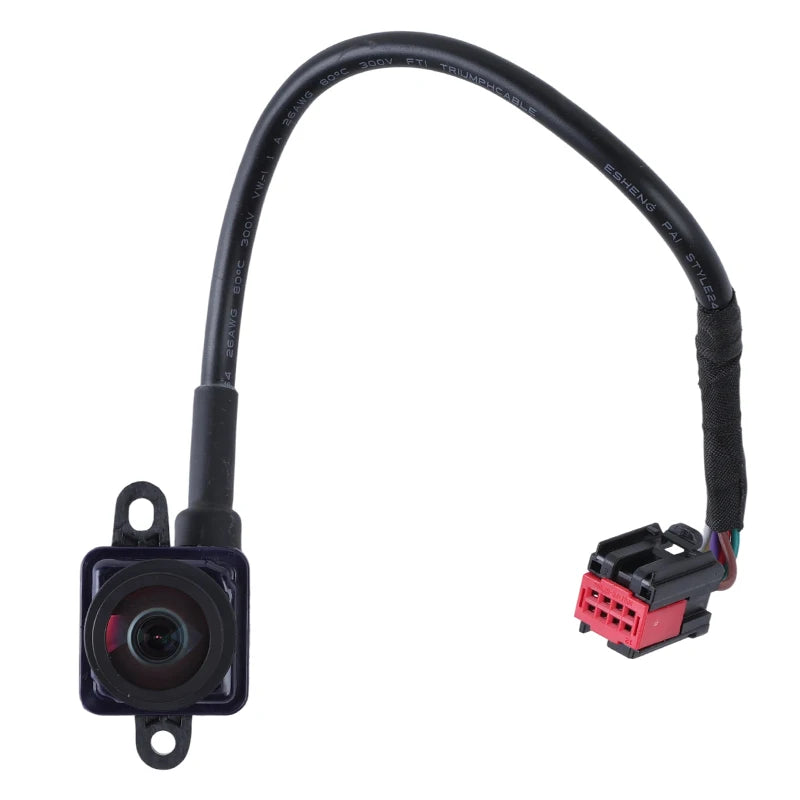

- Angle de champ : 120°

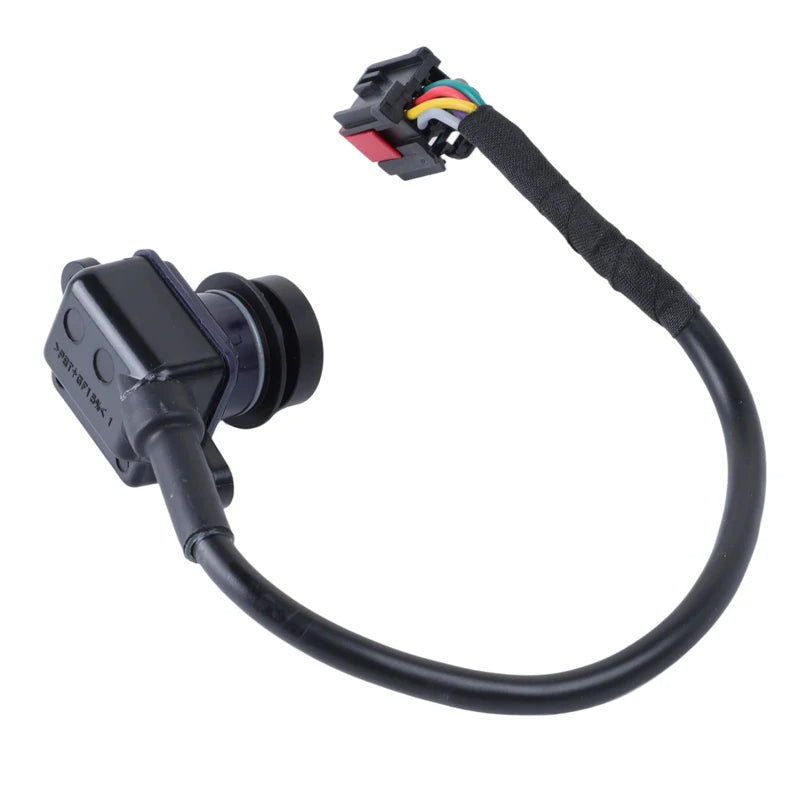

- Corps : module compact à objectif saillant, deux pattes à œillet

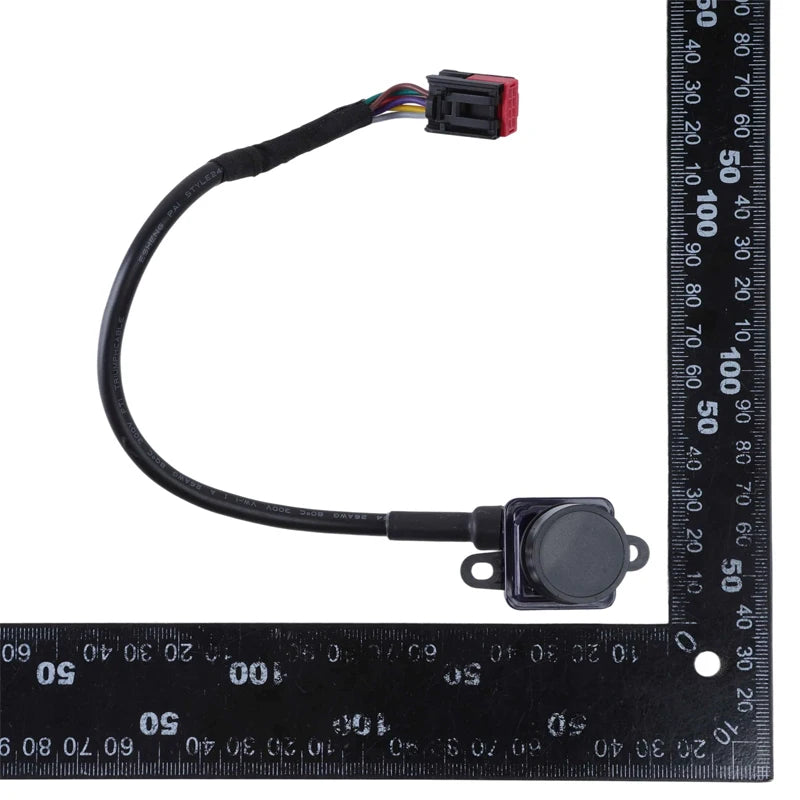

- Faisceau : environ 40 cm, gainé tresse
- Connectique : connecteur six cavités, deux rangées de trois, verrou rouge de sécurité

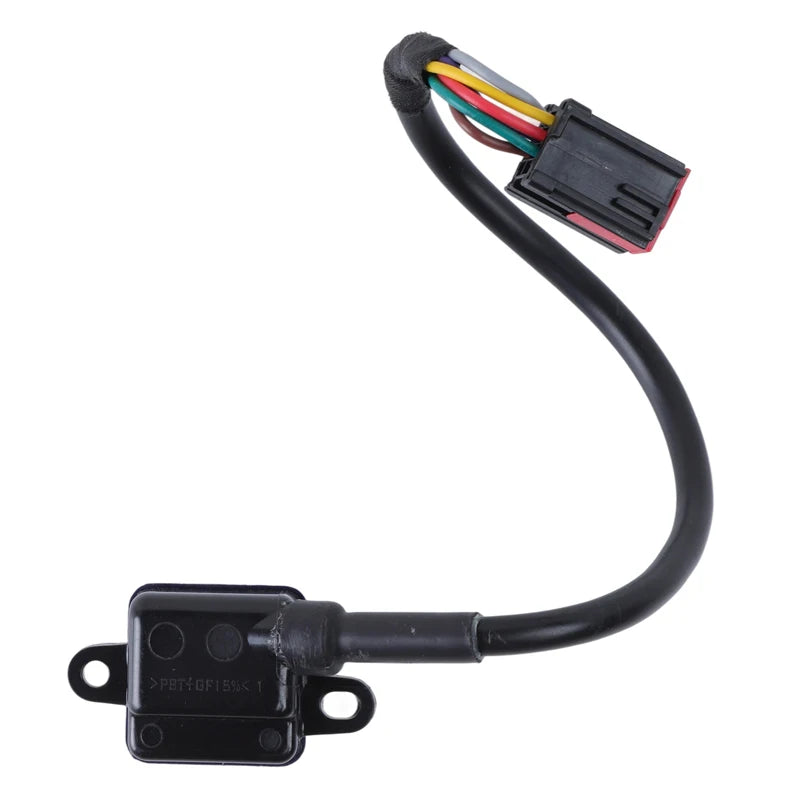

- Matériau du boîtier : polymère renforcé fibre de verre, marquage moulé au dos
- Contenu : 1 caméra de recul avec son faisceau

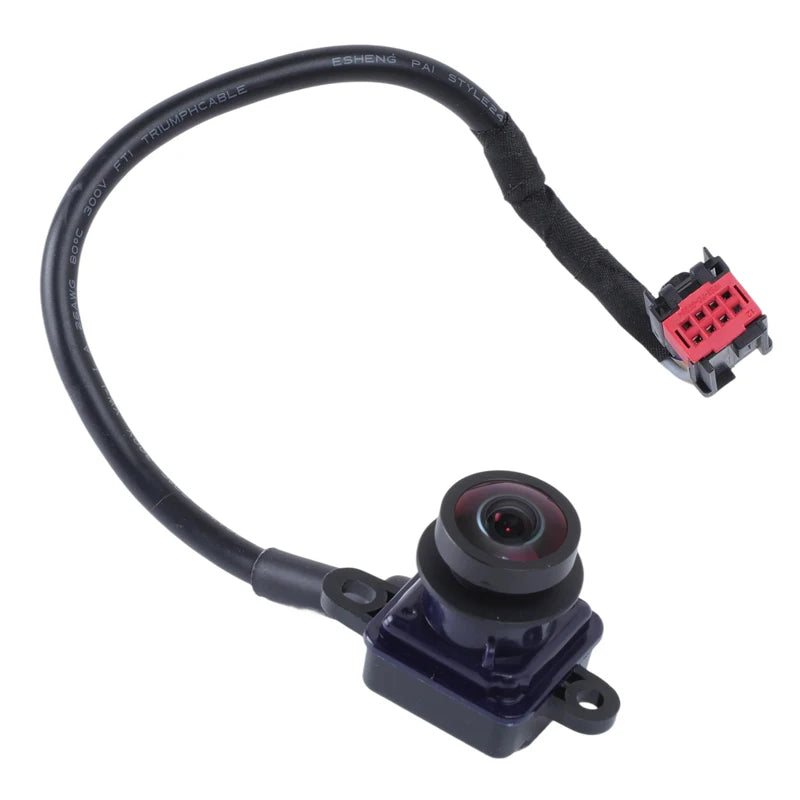

Une gaine tressée plutôt qu'un simple câble
Le faisceau est habillé d'une tresse textile sur toute sa longueur. Sur un utilitaire, le câble de hayon frotte en permanence contre la tôle et le joint de porte : la tresse encaisse ce frottement à la place de la gaine plastique, qui autrement s'ouvre et laisse le conducteur à nu. C'est un détail qui ne se voit pas mais qui fait la durée de vie de la pièce.
Remplacer la caméra de recul Ram ProMaster
- Ouvrez la porte arrière et déposez la garniture intérieure.
- Poussez le verrou rouge sur le côté, puis appuyez sur le levier pour libérer la prise.
- Dévissez les deux pattes et sortez le module vers l'extérieur.
- Faites cheminer le faisceau neuf par le même passage.
- Reposez, rebranchez, remettez le verrou rouge et contrôlez l'image en marche arrière.
Un tournevis suffit, sans configuration ensuite.
Ce que vous gagnez au remplacement
-
Une prise qui tient, verrou de sécurité neuf compris.
-
Un faisceau gainé tresse, taillé pour le frottement quotidien.
-
Le champ de 120° d'origine, essentiel pour reculer à quai.
-
Aucune modification : ni perçage, ni câble vidéo à tirer en cabine.
Compatibilité de la caméra de recul Ram ProMaster
-
Ram ProMaster 1500 — 2014 à 2021, caméra de porte arrière
-
Ram ProMaster 2500 — 2014 à 2021, même module
-
Ram ProMaster 3500 — 2014 à 2021, même module
- Référence d'origine 6MJ97ZZZAA
-
Condition impérative : connecteur six cavités à verrou rouge et faisceau gainé tresse
FAQ – Caméra de recul Ram ProMaster
Le verrou rouge est-il fourni ?
Oui, il arrive monté sur le connecteur neuf.
Les trois tonnages utilisent-ils la même caméra ?
Oui, les ProMaster 1500, 2500 et 3500 partagent cette référence.
Faut-il déposer la garniture complète de porte ?
Non, seul le panneau qui donne accès au dos du module est à retirer.
Cette caméra de recul voiture demande-t-elle un réglage ?
Non, elle reprend le branchement d'origine et s'affiche immédiatement.
Trouver la caméra de votre utilitaire
Le type de verrou départage les connecteurs. Parcourez toutes nos caméras de recul pour identifier la vôtre.
