Caméra de recul Dodge Dart, joint teinté et lignes de guidage

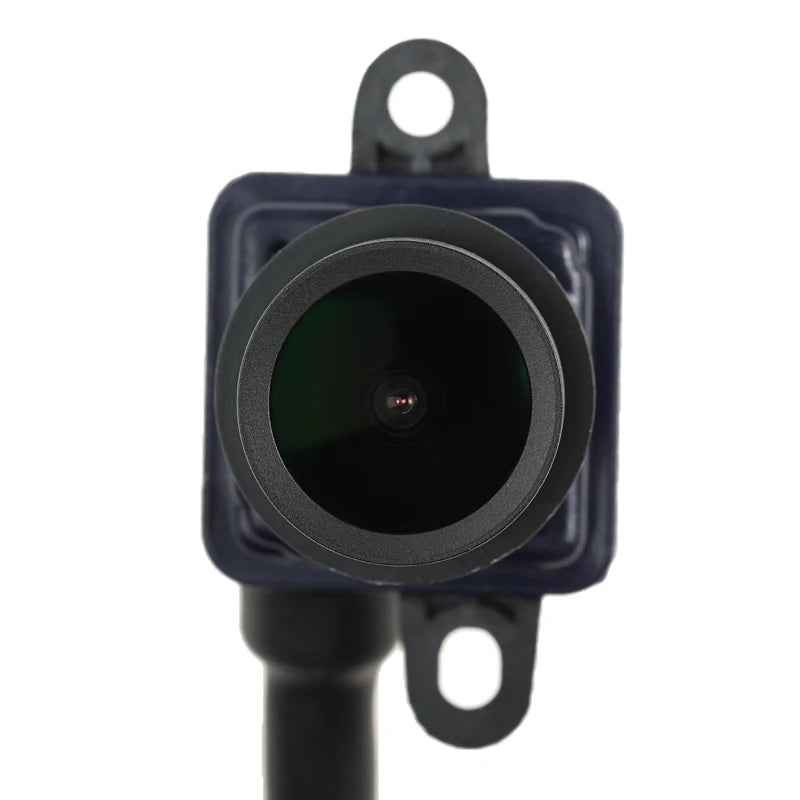

Le pourtour de l'optique est ceint d'un joint souple bleu-violet, bien visible dès qu'on approche la pièce. Ce n'est pas une fantaisie de fabrication : c'est le joint d'étanchéité qui sépare l'électronique de l'eau du hayon. Une caméra de recul Dodge Dart dont ce joint est fendu ou durci laisse entrer l'humidité, et l'image se voile par temps de pluie avant de se voiler tout le temps.
Des lignes de guidage, à une condition
Ce module fonctionne avec l'affichage des lignes de guidage du véhicule. Elles ne sont pas produites par l'optique mais par l'écran, à partir du cadrage d'origine : c'est pour cela qu'une caméra rapportée, montée à un autre angle, les fait tomber à côté. Ici le cadrage est celui du constructeur, donc les repères retombent juste.
Caractéristiques techniques de la caméra de recul Dodge Dart
- Référence constructeur : 56038990AA
- Angle de champ : 140°

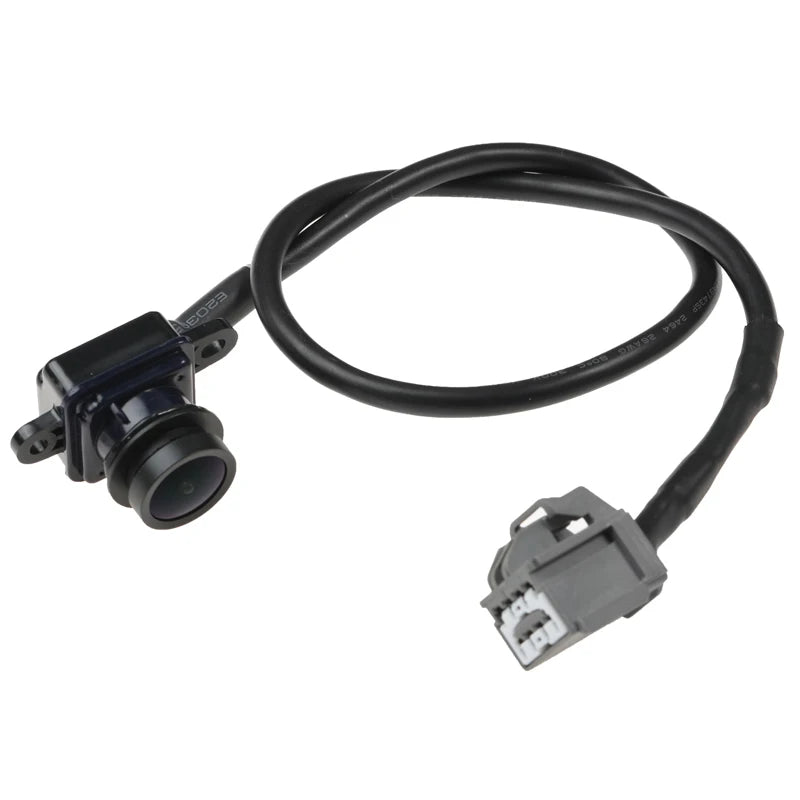

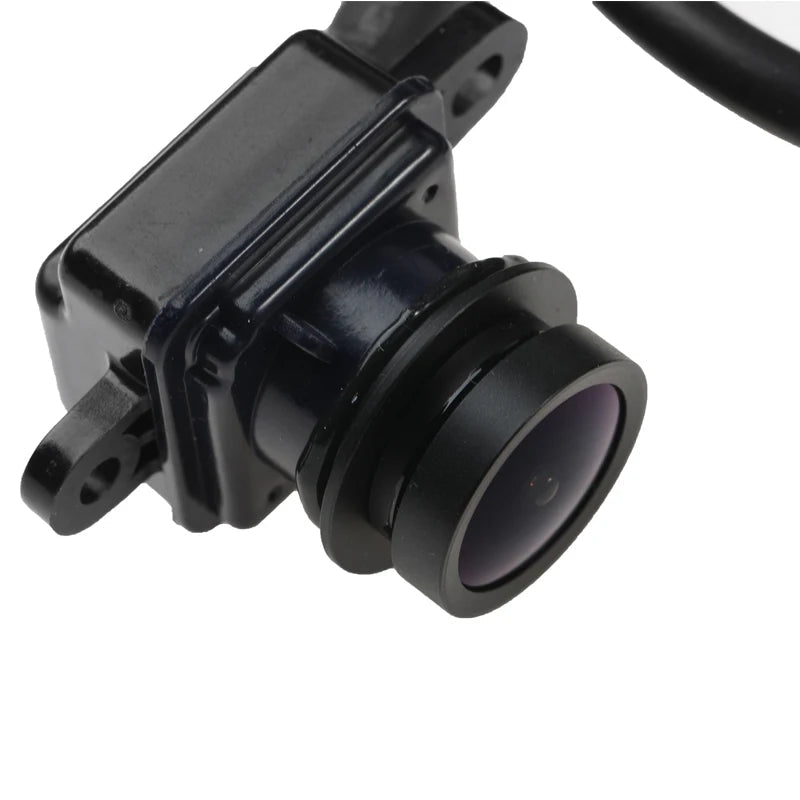

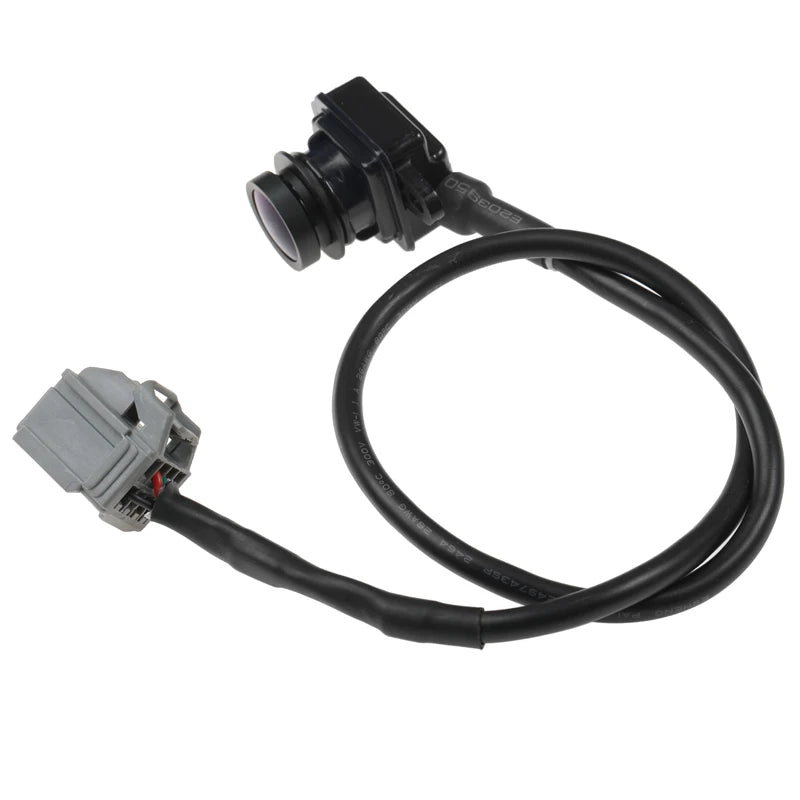

- Corps : module carré compact à objectif saillant
- Étanchéité : joint souple teinté sur tout le pourtour de la face avant
- Fixation : deux pattes à œillet

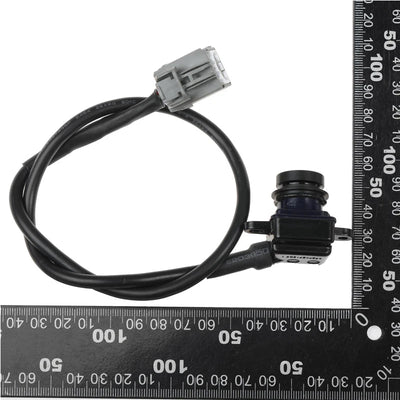

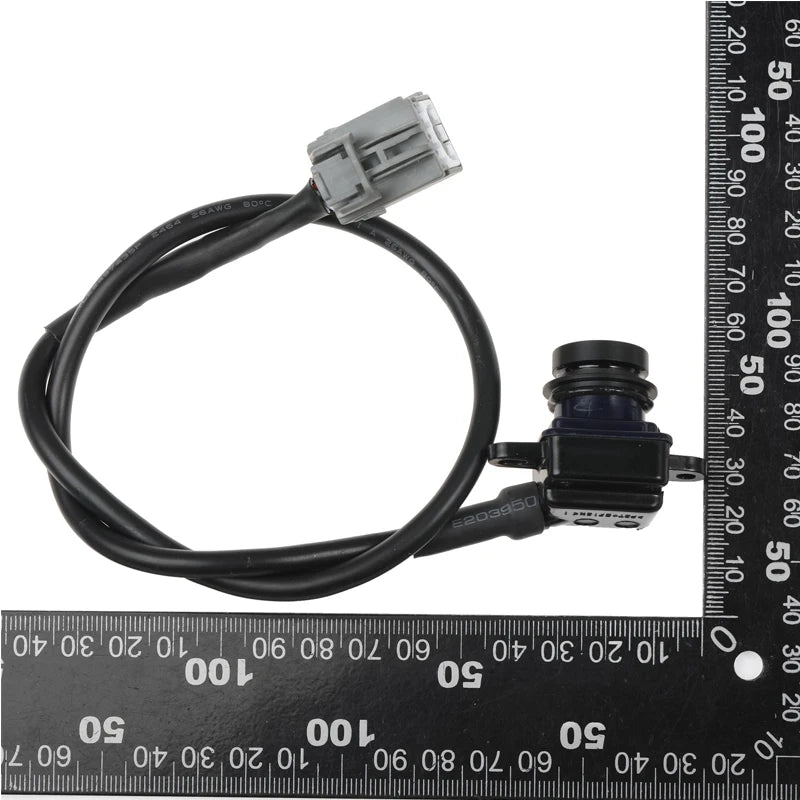

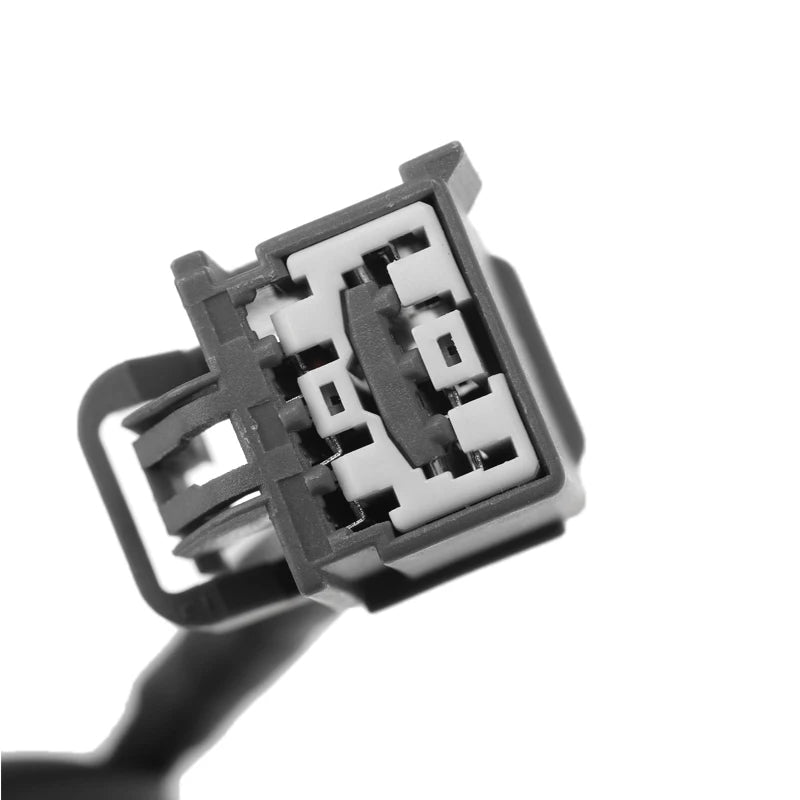

- Connectique : faisceau d'environ 35 cm, connecteur gris à insert blanc
- Contenu : 1 caméra de recul avec son faisceau
Trente-cinq centimètres, ni plus ni moins
Le câble fourni reprend la longueur d'origine, celle qui permet au hayon de s'ouvrir en grand sans que le faisceau se tende à la charnière. C'est le point qui tue les caméras de remplacement universelles : un câble trop court casse à l'intérieur de sa gaine, sans rien laisser voir, et l'image disparaît par intermittence avant de partir pour de bon.
Remplacer la caméra de recul Dodge Dart
- Ouvrez le hayon et déposez la garniture intérieure.
- Débranchez le connecteur gris en bout de faisceau.
- Dévissez les deux pattes et sortez le module vers l'extérieur.
- Nettoyez la portée de tôle pour que le joint neuf s'applique à plat.
- Reposez, revissez, rebranchez et contrôlez l'image en marche arrière.
L'opération se fait au tournevis, sans configuration ensuite.
Les bénéfices d'une caméra de recul d'origine
-
Une étanchéité refaite, joint de face avant compris.
-
Des lignes de guidage justes, puisque le cadrage est celui d'usine.
-
La bonne longueur de câble, sans rallonge ni raccord.
-
Aucune modification : ni perçage, ni collage.
Compatibilité de la caméra de recul Dodge Dart
-
Dodge Dart — 2013, caméra de hayon
-
Dodge Dart — 2014
-
Dodge Dart — 2015
-
Dodge Dart — 2016
- Référence d'origine 56038990AA
-
Condition impérative : module à objectif saillant, joint teinté et connecteur gris à insert blanc
FAQ – Caméra de recul Dodge Dart
Le joint est-il livré avec ?
Oui, il est solidaire de la face avant du module neuf.
Les lignes de guidage reviendront-elles ?
Oui, si votre véhicule les affichait : elles sont générées par l'écran, pas par l'optique.
Faut-il déposer le pare-chocs ?
Non, tout se fait par l'intérieur du hayon.
Cette caméra de recul voiture demande-t-elle un réglage ?
Non, elle s'affiche dès la marche arrière engagée.
Trouver la caméra de votre Dodge
Chaque modèle a son joint et sa prise. Parcourez la collection caméra de recul pour identifier la vôtre.
