Caméra de recul Chevrolet Traverse, module en coin sur platine à clips

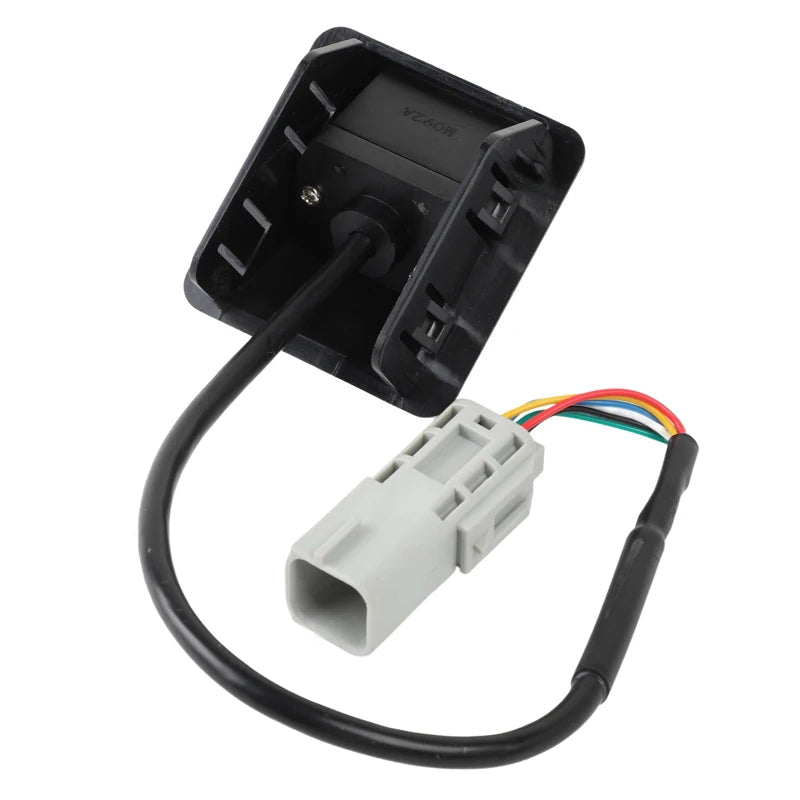

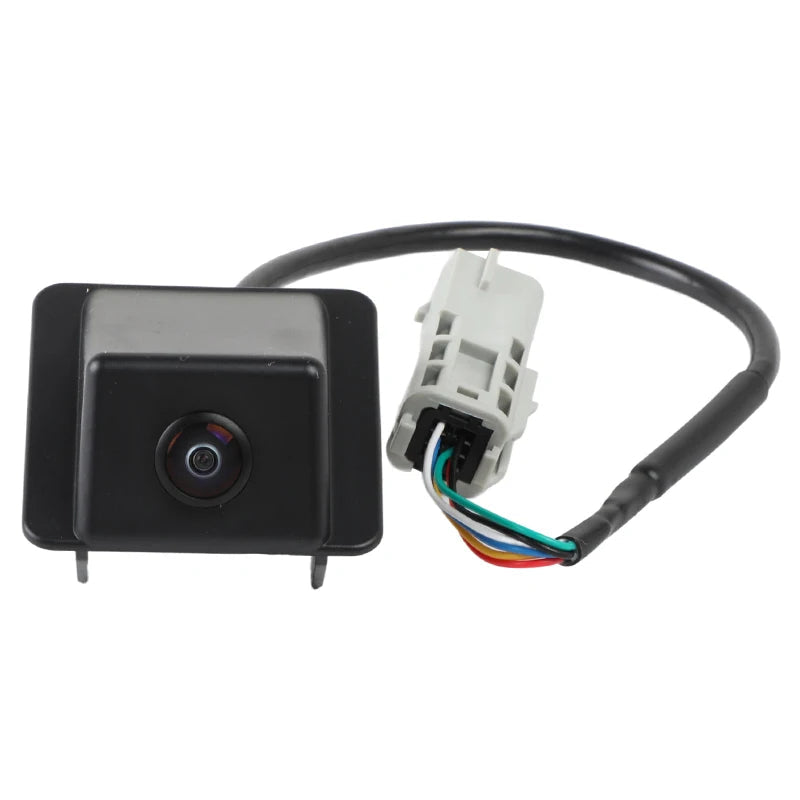

Le boîtier est taillé en biseau et vient se loger dans une platine rectangulaire qui se clipse par l'intérieur du hayon. L'objectif regarde vers le bas, à l'angle donné par la platine. Une caméra de recul Chevrolet Traverse montée ainsi ne se dérègle pas : il n'y a rien à orienter, la géométrie est figée par la pièce.
Six conducteurs, pas quatre
Le faisceau de ce module compte six fils de couleurs distinctes, réunis dans une prise à verrou rouge. C'est plus que sur beaucoup de caméras de la même génération, et c'est ce qui permet de reconnaître la pièce à coup sûr : comptez les fils avant de commander.
Caractéristiques techniques de la caméra de recul Chevrolet Traverse
- Référence constructeur : 23135306

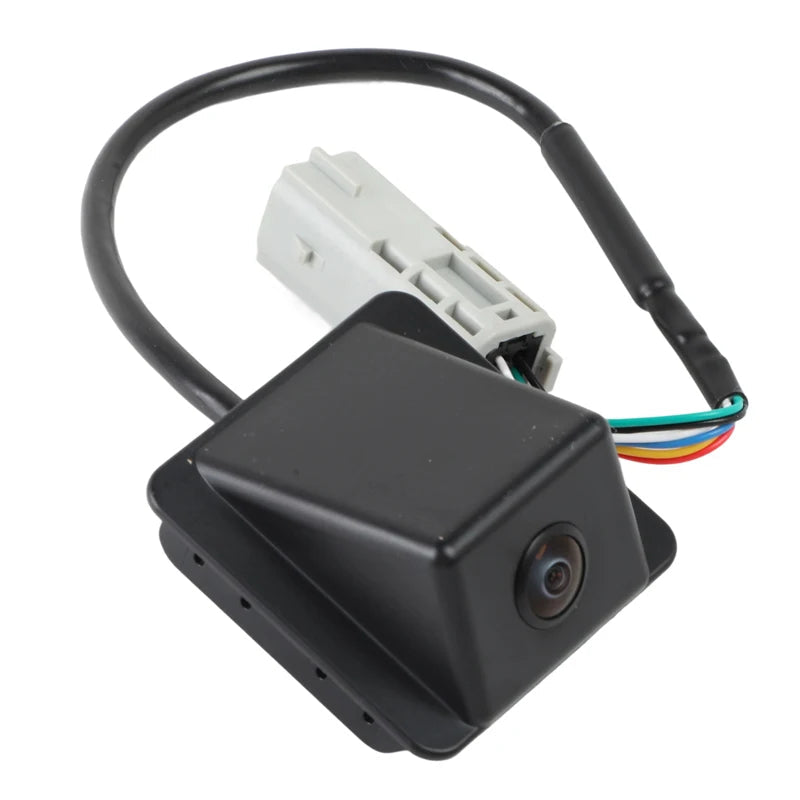

- Architecture : boîtier en coin encastré dans sa platine de hayon
- Fixation : clips moulés sur la platine
- Faisceau : queue de cochon courte, six conducteurs

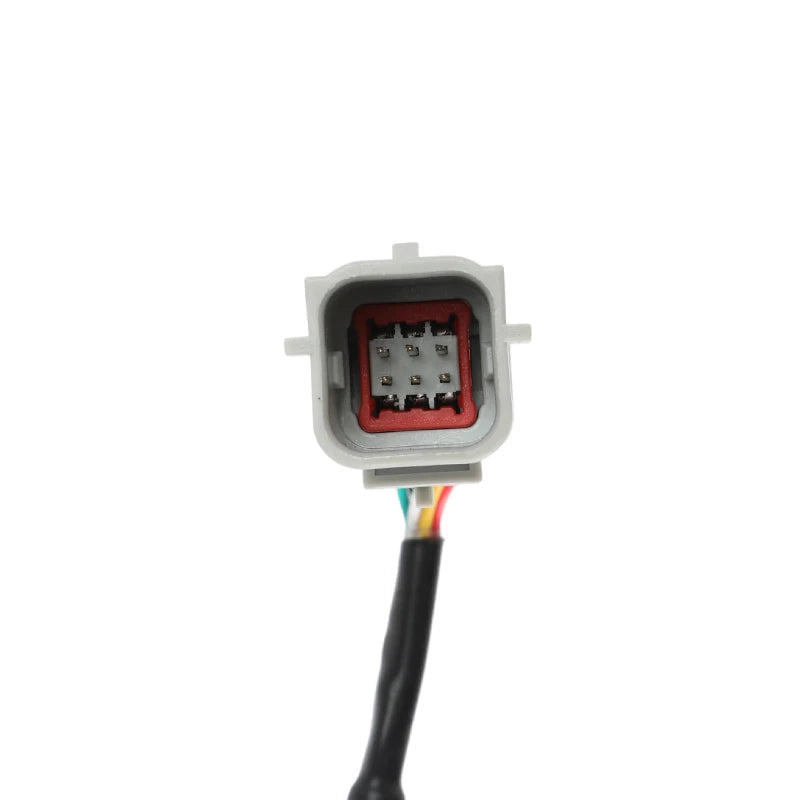

- Connectique : connecteur six cavités, coque claire et verrou rouge

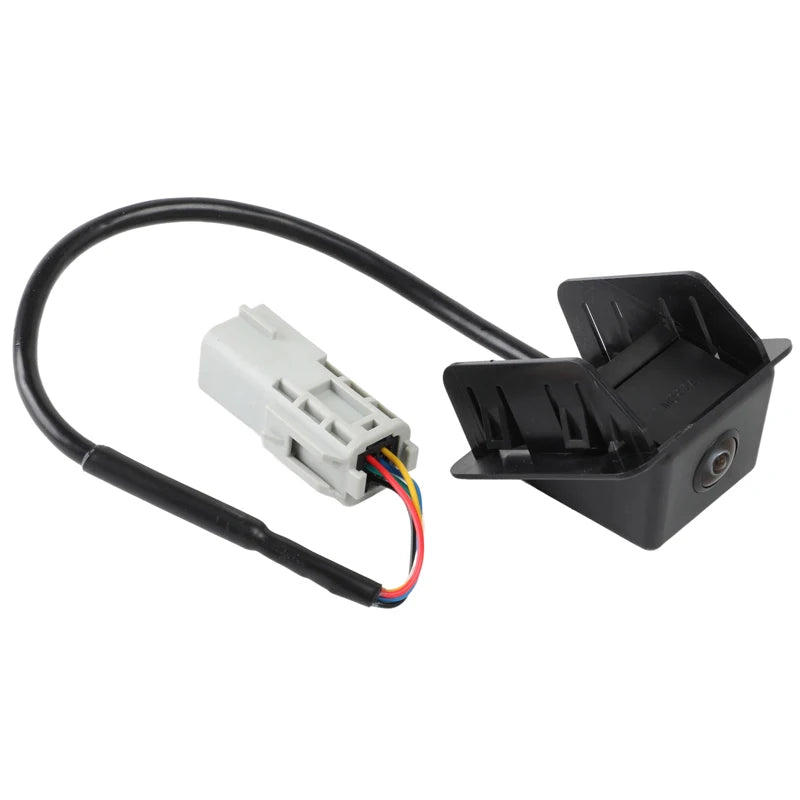

- Optique : lentille fisheye orientée vers le bas
- Contenu : 1 caméra de recul avec sa platine
Un angle figé, et c'est tant mieux
Sur un grand SUV, quelques degrés d'écart changent tout : trop haut, l'image cadre le parking et pas l'obstacle ; trop bas, elle s'arrête au pare-chocs. La platine impose l'inclinaison retenue par le constructeur, celle qui fait tomber les lignes de guidage au bon endroit sur l'écran.
Remplacer la caméra de recul Chevrolet Traverse
- Ouvrez le hayon et déposez la garniture intérieure.
- Poussez le verrou rouge et débranchez la prise.
- Pressez les clips de la platine et poussez l'ensemble vers l'extérieur.
- Engagez le module neuf jusqu'au clic de chaque clip.
- Rebranchez, remettez le verrou et contrôlez l'image en marche arrière.
L'opération se fait à la main, sans outillage spécifique.
Ce que le remplacement change
-
L'angle constructeur retrouvé, donc des lignes de guidage justes.
-
Des clips neufs, là où les anciens cassent souvent à la dépose.
-
Une prise verrouillée qui ne se défait pas aux vibrations.
-
Aucune modification : ni perçage, ni câble vidéo à tirer.
Compatibilité de la caméra de recul Chevrolet Traverse
-
Chevrolet Traverse — 2013 à 2017, caméra de hayon
- Référence d'origine 23135306
-
Chevrolet Traverse toutes finitions équipées d'usine de l'aide au stationnement par caméra
-
Condition impérative : module en coin sur platine à clips et prise six cavités à verrou rouge
FAQ – Caméra de recul Chevrolet Traverse
Comment vérifier avant de commander ?
Comptez les conducteurs de votre faisceau : six fils de couleurs différentes.
Puis-je régler l'inclinaison de l'image ?
Non, et ce n'est pas un défaut : l'angle est celui d'origine, imposé par la platine.
La platine est-elle livrée avec ?
Oui, le module arrive déjà encastré dedans.
Cette caméra de recul d'origine exige-t-elle une configuration ?
Non, elle s'affiche dès la marche arrière engagée.
Trouver la caméra de votre SUV
Le nombre de fils départage les modules. Parcourez la collection caméra de recul pour identifier le vôtre.
