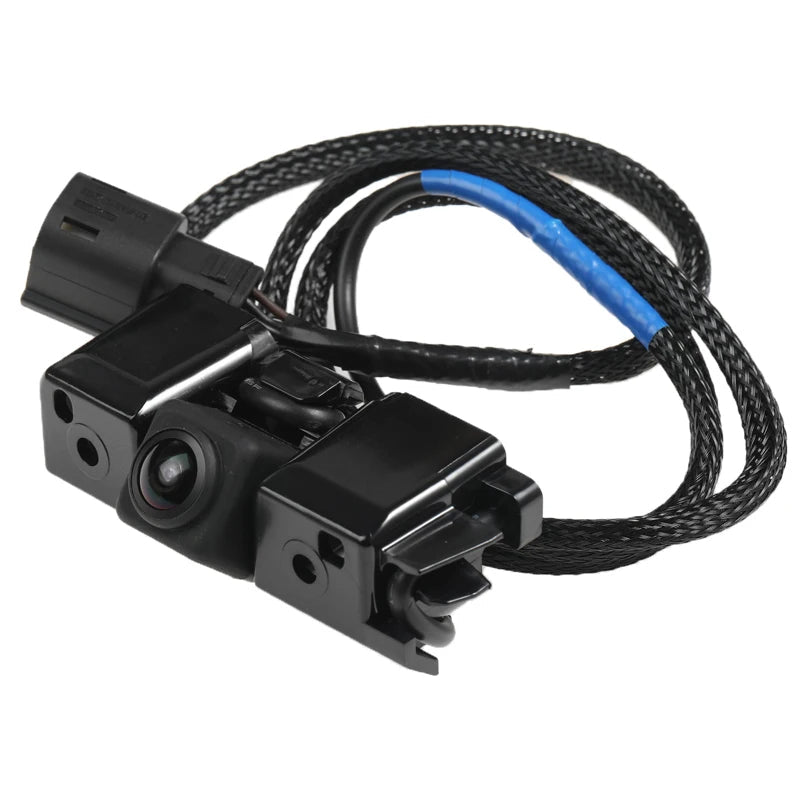

Caméra de recul Chevrolet Silverado, faisceau tressé livré avec
Sur ces pick-up, l'optique et son câble ne se séparent pas : le faisceau sort directement du module, gainé d'une tresse, et se termine par un connecteur six voies. Autrement dit, une caméra de recul Chevrolet Silverado se remplace avec son câblage neuf, sans avoir à récupérer un fil qui a passé dix ans à frotter dans la charnière de hayon.
Pourquoi le câble compte autant que l'optique
La panne la plus fréquente sur un hayon de pick-up n'est pas l'optique : c'est le conducteur qui casse à force de plier au même endroit, à l'articulation. Une image qui saute, qui vire au noir et blanc ou qui disparaît quand on claque le hayon vient presque toujours de là. Le faisceau étant fourni ici, le problème part avec l'ancienne pièce.
Caractéristiques techniques de la caméra de recul Chevrolet Silverado
- Référence constructeur : 22803702
- Architecture : module plat intégré au bandeau de hayon
- Angle de champ : 170°

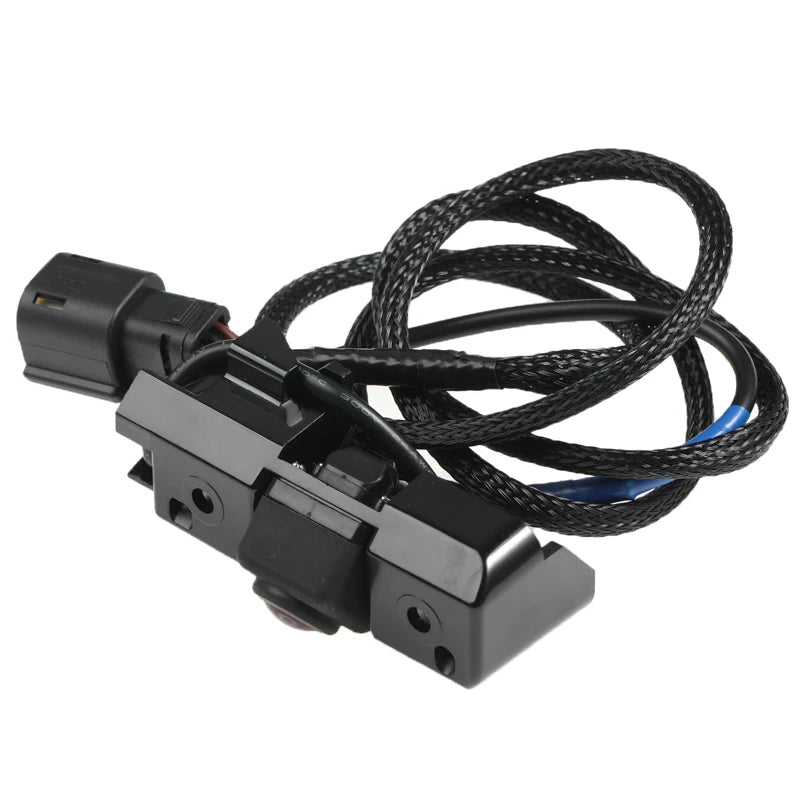

- Faisceau : câble gainé tresse, solidaire du module

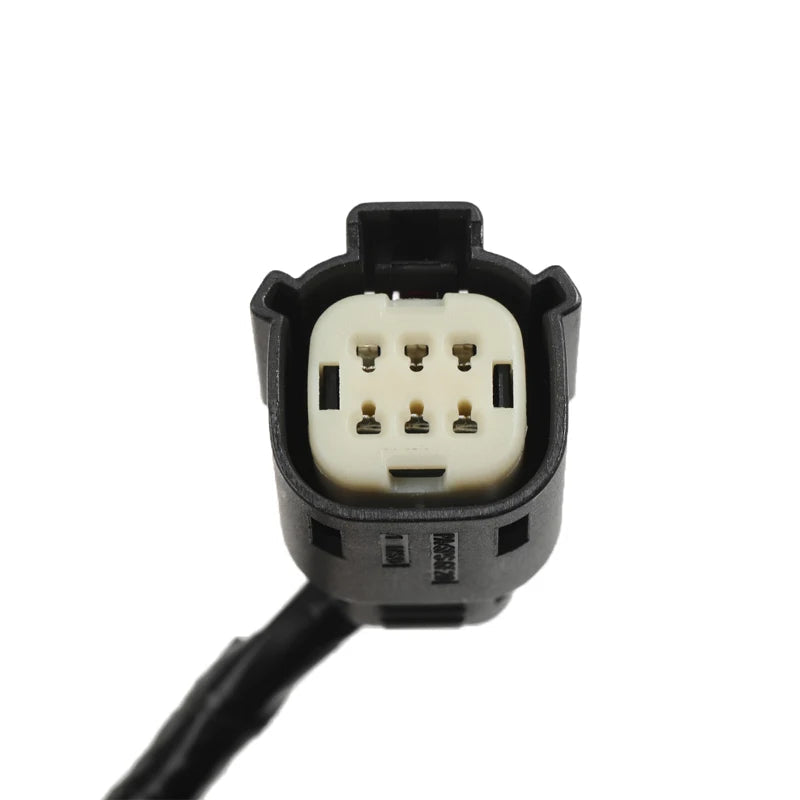

- Connectique : connecteur six voies, deux rangées de trois, insert blanc et verrou à levier

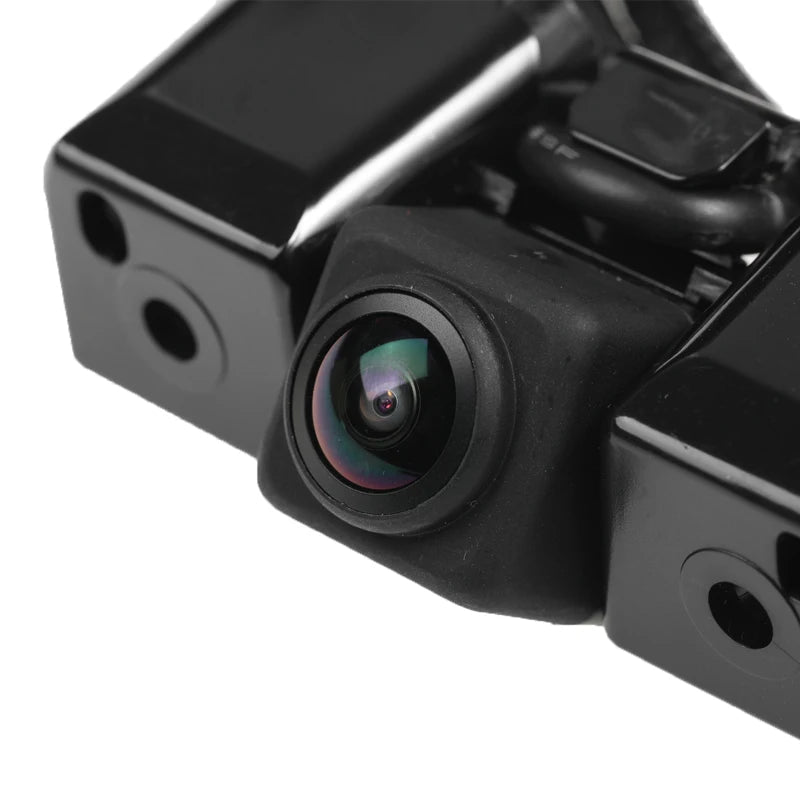

- Optique : lentille fisheye à traitement multicouche
- Contenu : 1 caméra de recul avec son faisceau
Cent soixante-dix degrés, la largeur d'une benne
170°, ce n'est pas un chiffre de catalogue : c'est ce qui permet de voir les deux angles arrière du pare-chocs en même temps que le sol, sur un véhicule qui mesure plus de deux mètres au large. Avec un champ plus étroit, on recule à l'aveugle sur les côtés, précisément là où se trouvent les bornes de parking et les boules d'attelage.
Remplacer la caméra de recul Chevrolet Silverado
- Ouvrez le hayon et déposez la garniture intérieure pour accéder au module.
- Suivez le faisceau jusqu'à son connecteur six voies et débranchez-le.
- Déclipsez le module du bandeau et sortez l'ensemble avec son câble.
- Faites cheminer le faisceau neuf par le même passage, sans le tendre à l'articulation.
- Clipsez le module, rebranchez, passez la marche arrière et contrôlez l'image.
Aucun outillage spécifique, aucune configuration ensuite.
Ce que le remplacement change
-
Un câblage neuf, donc la cause la plus fréquente de panne éliminée.
-
Le champ de 170° d'origine, angles de benne compris.
-
Un branchement direct sur le connecteur du véhicule.
-
Aucune modification : ni perçage, ni câble vidéo à tirer dans la cabine.
Compatibilité de la caméra de recul Chevrolet Silverado
-
Chevrolet Silverado 1500 — 2014 et 2015
-
Chevrolet Silverado 2500 — 2015
-
Chevrolet Silverado 3500 — 2015
-
GMC Sierra 1500 — 2014 et 2015
-
GMC Sierra 2500 — 2015
-
GMC Sierra 3500 — 2015
- Référence d'origine 22803702
-
Condition impérative : faisceau solidaire du module et connecteur six voies à insert blanc
FAQ – Caméra de recul Chevrolet Silverado
Le faisceau est-il vraiment fourni ?
Oui, il est solidaire du module : vous recevez l'optique et son câble d'un seul tenant.
Mon Silverado est de 2017, est-ce compatible ?
Non. À partir de 2016, le connecteur passe à huit voies : voyez notre caméra pour Sierra et Silverado 2016-2019.
Comment vérifier avant de commander ?
Débranchez votre caméra actuelle et comptez les cavités : six, en deux rangées de trois.
Cette caméra de recul plug and play demande-t-elle un paramétrage ?
Non, l'image revient dès la marche arrière engagée.
Trouver la caméra de votre pick-up
Chaque millésime a son connecteur. Parcourez toutes nos caméras de recul d'origine pour identifier la vôtre.
