Caméra de recul Chevrolet Equinox, platine à quatre points et repère vert

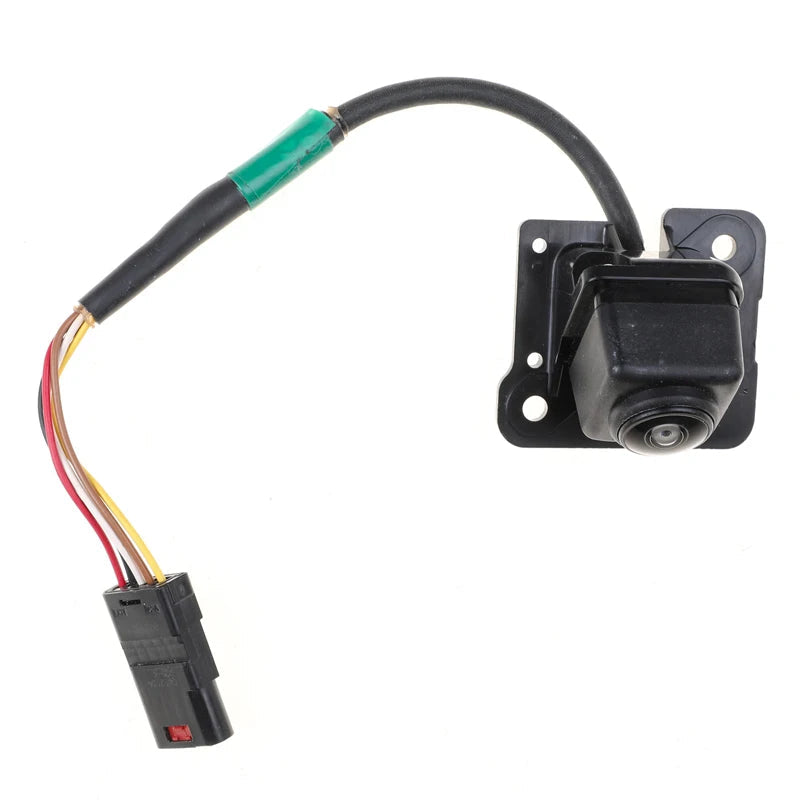

Ce module se reconnaît sans hésitation à deux détails : il est monté sur une platine noire percée de quatre trous, et son câble porte une bague thermorétractable verte à mi-longueur. Une caméra de recul Chevrolet Equinox qui présente ces deux signes est bien la pièce décrite ici, quelle que soit la référence que vous avez relevée ailleurs.

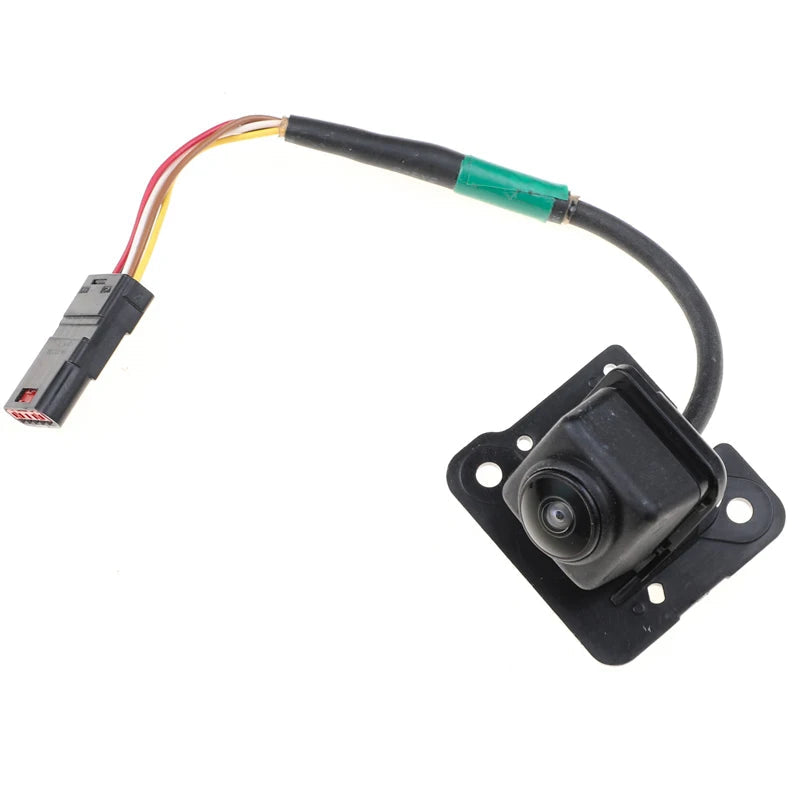

Le repère vert, un marquage d'usine
Cette bague colorée sert au montage en chaîne : elle indique où le câble doit être maintenu et distingue ce faisceau des autres qui cheminent au même endroit. Pour vous, c'est le moyen le plus rapide de confirmer l'identité de la pièce avant même de compter les cavités du connecteur.
Caractéristiques techniques de la caméra de recul Chevrolet Equinox
- Référence constructeur : 23137304

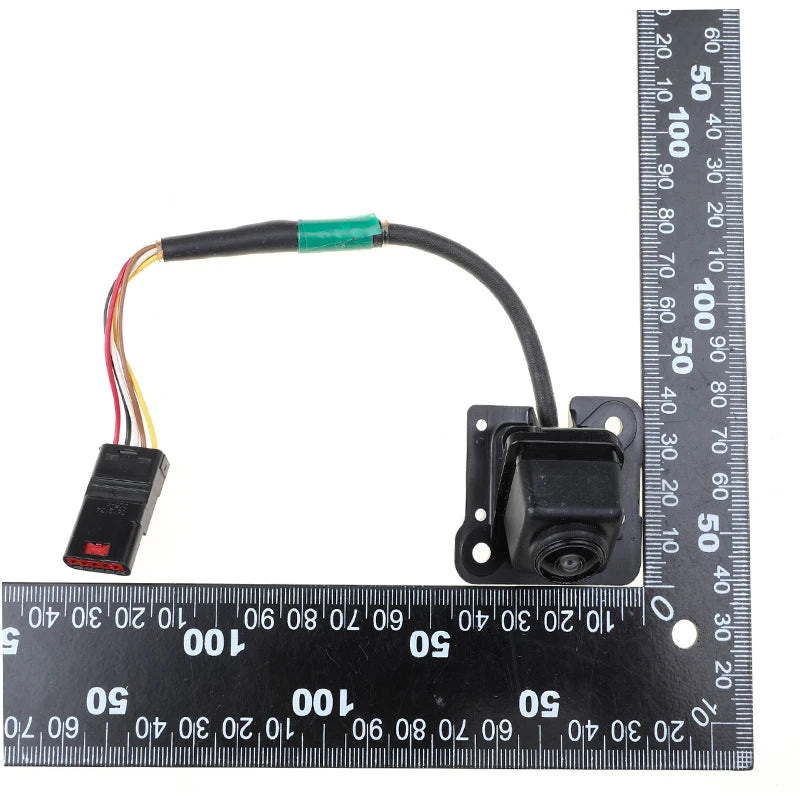

- Support : platine noire à quatre points de fixation

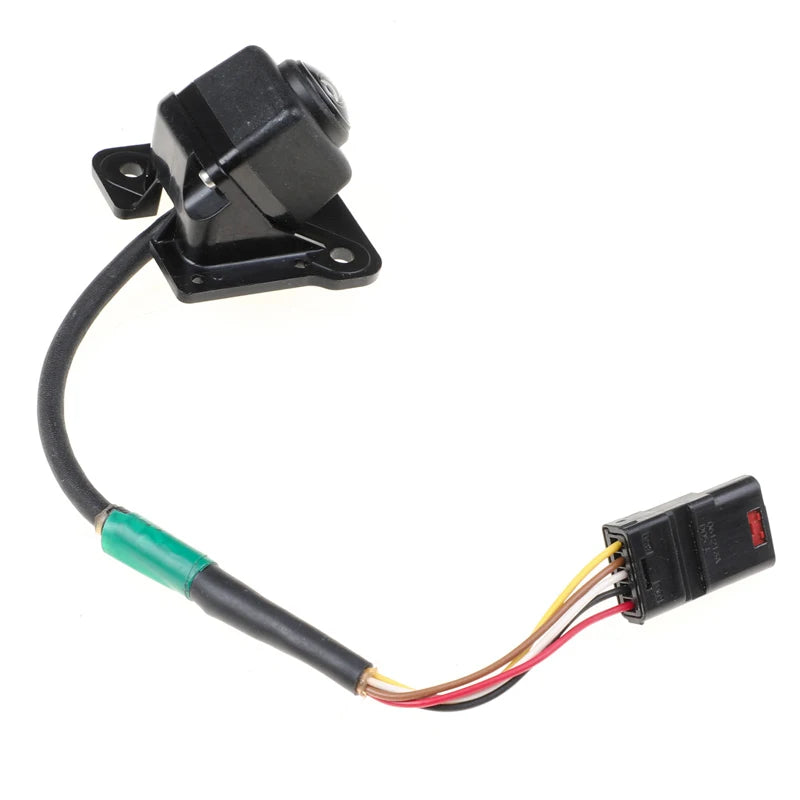

- Faisceau : court, avec bague thermorétractable verte de repérage
- Connectique : connecteur plat à une seule rangée de cinq cavités, verrou rouge
- Conducteurs : quatre fils, rouge, noir, blanc et jaune

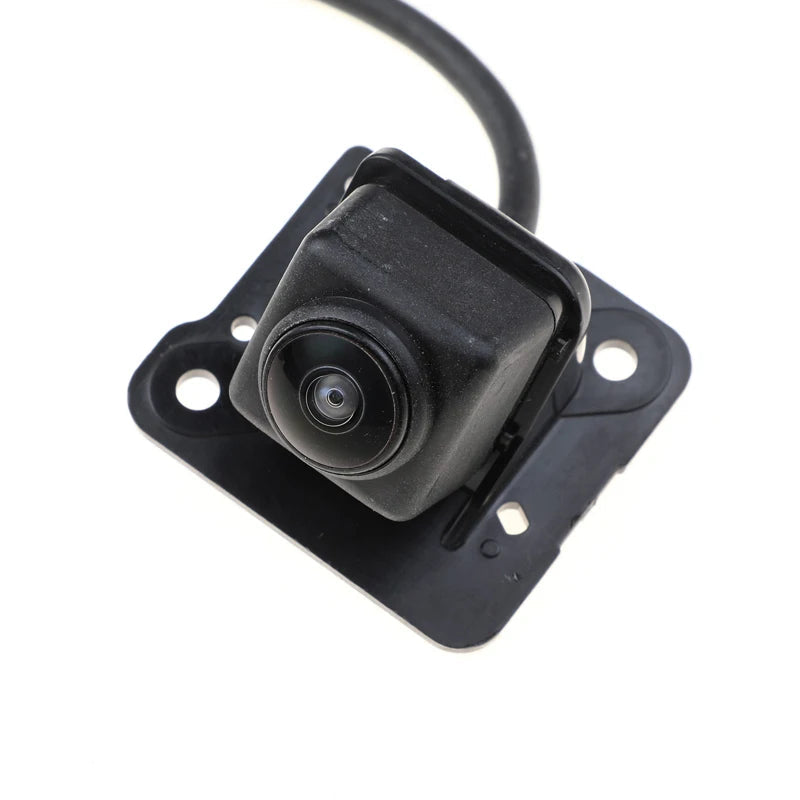

- Optique : lentille fisheye à traitement multicouche
- Contenu : 1 caméra de recul sur sa platine

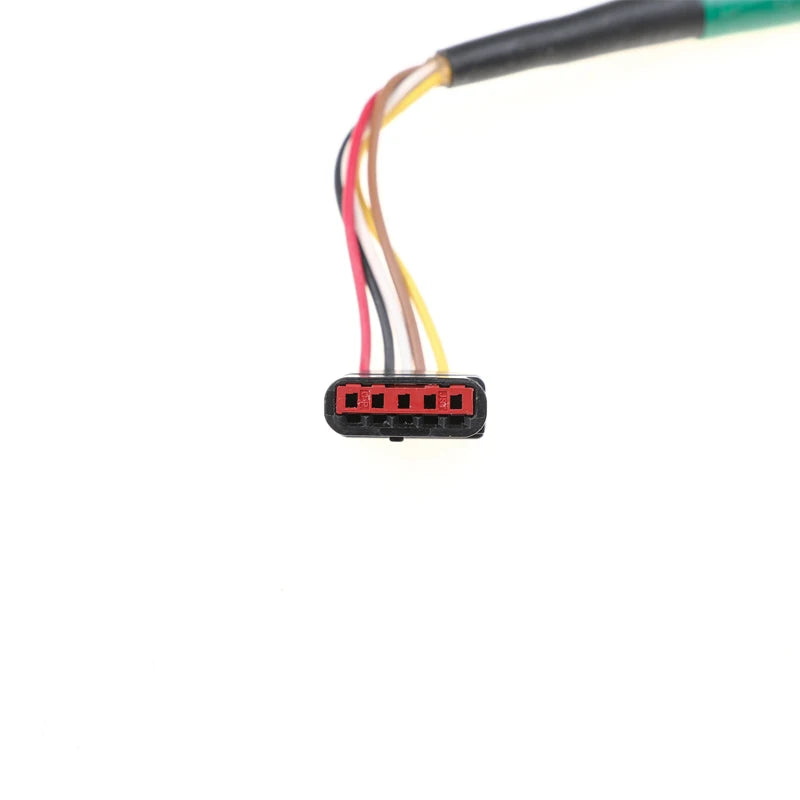

Un connecteur plat, pas un connecteur carré
C'est la particularité de cette pièce : là où la plupart des caméras du groupe utilisent une prise carrée à deux rangées, celle-ci reçoit un connecteur plat dont les cinq cavités sont alignées sur un seul rang, bloquées par un verrou rouge. Aucune prise carrée ne s'y adapte, et c'est le contrôle à faire en priorité si vous hésitez entre deux modules.
Remplacer la caméra de recul Chevrolet Equinox
- Ouvrez le hayon et déposez la garniture pour dégager la platine.
- Poussez le verrou rouge et débranchez le connecteur plat.
- Retirez les quatre fixations de la platine et déposez le module.
- Présentez le neuf dans le même sens et revissez en croix, sans forcer.
- Rebranchez, remettez le verrou et vérifiez l'image en marche arrière.
Un tournevis suffit, et rien n'est à paramétrer ensuite.
Les bénéfices d'une caméra de recul d'origine
-
Une fixation en quatre points, donc une image qui ne tremble pas.
-
Une identification immédiate, grâce au repère vert et au connecteur plat.
-
Un faisceau neuf, verrou de sécurité compris.
-
Aucune modification : ni perçage, ni collage, ni câble supplémentaire.
Compatibilité de la caméra de recul Chevrolet Equinox
-
Chevrolet Equinox — 2018, caméra de hayon
- Référence d'origine 23137304
-
Chevrolet Equinox toutes finitions équipées d'usine de l'aide au stationnement par caméra
-
Condition impérative : platine à quatre points et connecteur plat à cinq cavités en ligne
FAQ – Caméra de recul Chevrolet Equinox
Comment être sûr avant de commander ?
Cherchez la bague verte sur le câble et comptez les cavités : cinq, alignées sur un seul rang.
Un connecteur carré à six voies conviendrait-il ?
Non, la prise est incompatible : c'est un autre module.
Faut-il débrancher la batterie avant l'intervention ?
Ce n'est pas nécessaire, le circuit n'est alimenté qu'en marche arrière.
Cette caméra de recul voiture affiche-t-elle des lignes de guidage ?
Elles sont produites par l'écran du véhicule et reviennent inchangées.
Trouver la caméra de votre Chevrolet
La forme du connecteur départage les modèles. Parcourez notre collection de caméras de recul pour identifier la vôtre.
