Caméra de recul Cadillac Escalade, trois références pour une seule pièce
Chercher cette pièce mène vite à la confusion : les catalogues la rangent tantôt sous 23306741, tantôt sous 47472-00021, tantôt sous 590-082. Ce sont trois écritures du même module. Une caméra de recul Cadillac Escalade se commande donc indifféremment sous l'une ou l'autre, à condition de vérifier la seule chose qui compte : la prise.
Le contrôle qui évite l'erreur
Débranchez votre module actuel et regardez la prise : six cavités en deux rangées de trois, insert blanc, verrou rouge de sécurité au-dessus du levier. Si c'est bien cela, la référence portée sur votre pièce importe peu, quelle que soit son écriture.
Caractéristiques techniques de la caméra de recul Cadillac Escalade
- Référence constructeur : 23306741
- Références équivalentes : 47472-00021 et 590-082

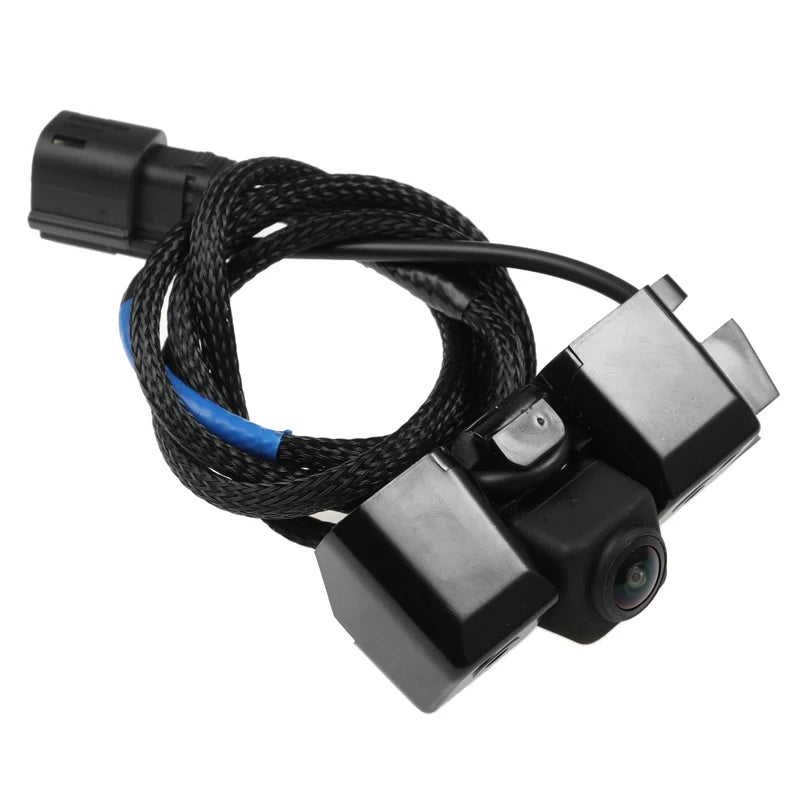

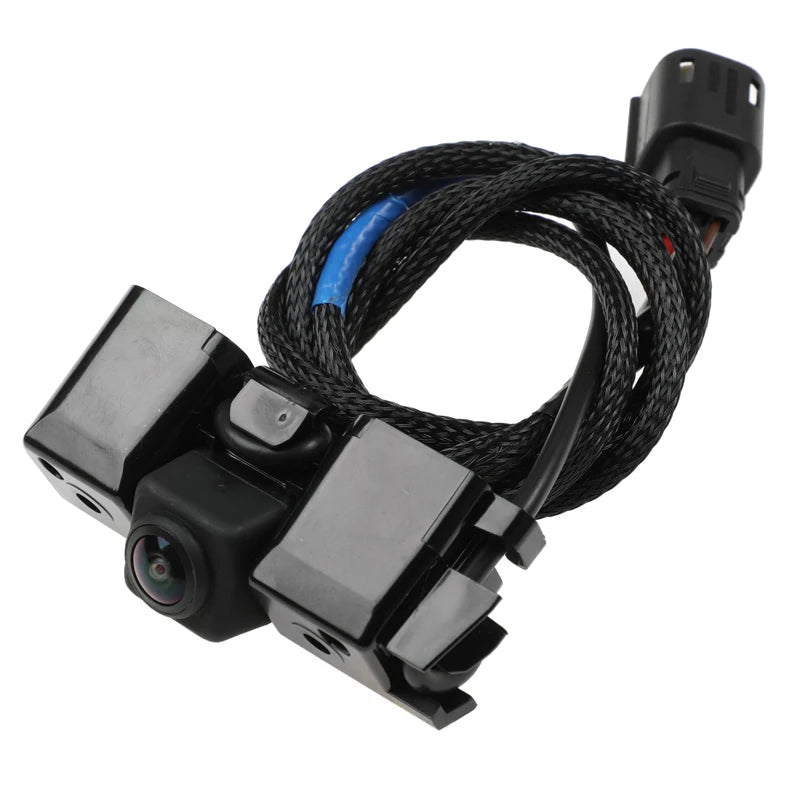

- Architecture : module plat intégré au bandeau de hayon

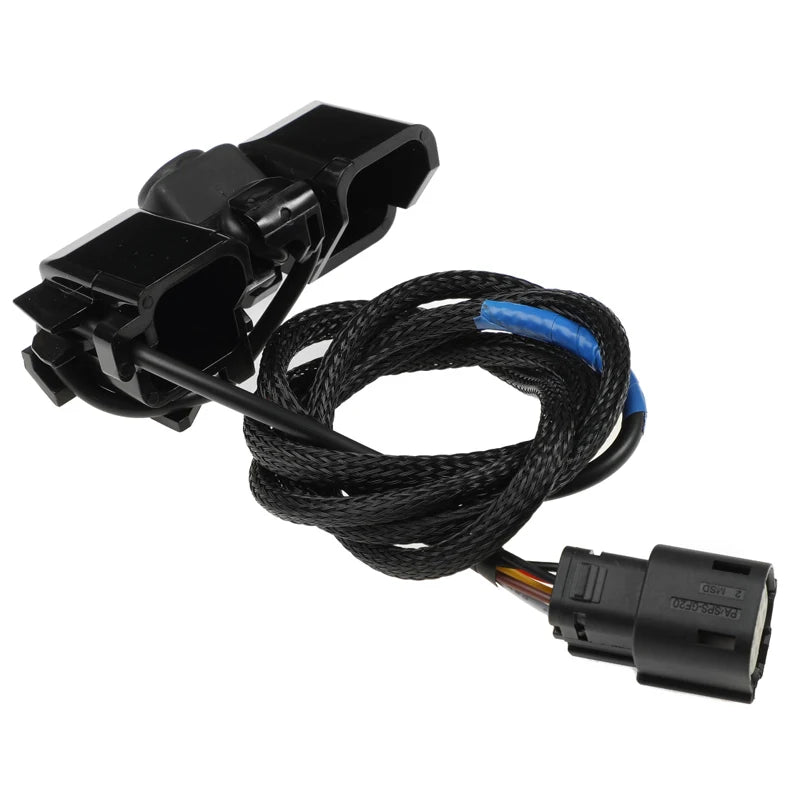

- Faisceau : câble gainé tresse solidaire du module
- Connectique : connecteur six voies, deux rangées de trois, verrou rouge de sécurité

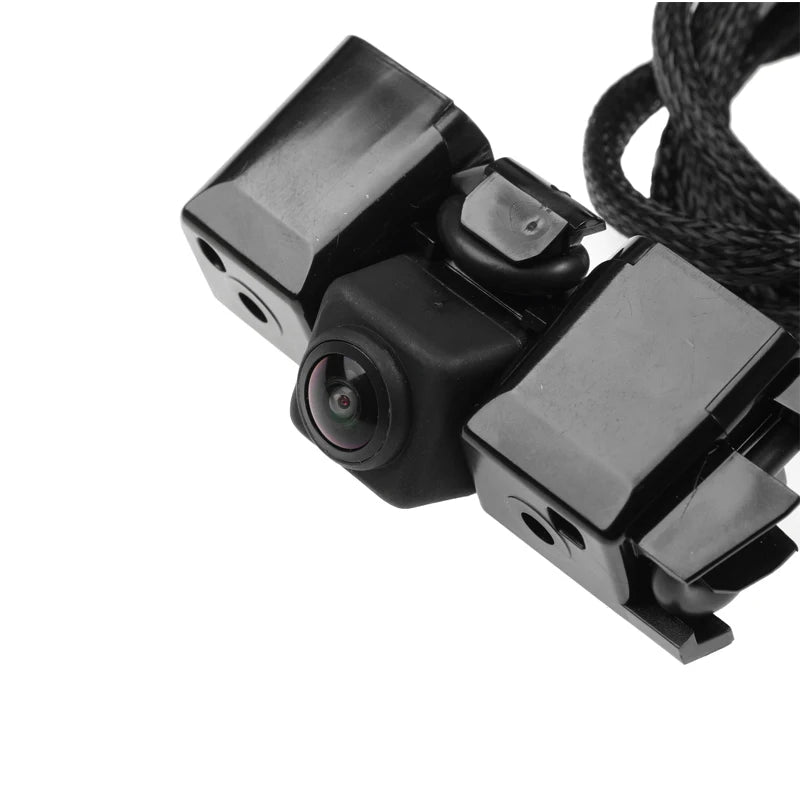

- Optique : lentille fisheye à traitement multicouche
- Contenu : 1 caméra de recul avec son faisceau
Le verrou rouge, une sécurité à ne pas forcer
Ce petit curseur rouge n'est pas décoratif : il bloque le levier du connecteur et empêche la prise de se défaire sous les vibrations. Il se déverrouille en le poussant, jamais en tirant sur le câble. C'est la pièce que l'on casse le plus souvent au démontage, et sans elle la prise finit par se desserrer toute seule.
Remplacer la caméra de recul Cadillac Escalade
- Ouvrez le hayon et déposez la garniture qui masque le module.
- Poussez le verrou rouge, puis appuyez sur le levier pour libérer la prise.
- Déclipsez le module et sortez-le avec son faisceau.
- Présentez le neuf, reclipsez, rebranchez et remettez le verrou rouge en place.
- Passez la marche arrière et contrôlez le cadrage avant de remonter la garniture.
L'opération se fait à la main, sans outillage spécifique.
Ce que vous gagnez au remplacement
-
Une prise qui tient, verrou de sécurité neuf compris.
-
Un faisceau neuf, livré avec le module.
-
La bonne pièce quelle que soit la référence lue, les trois écritures étant équivalentes.
-
Une pose sans modification : rien à percer, rien à câbler.
Compatibilité de la caméra de recul Cadillac Escalade
-
Cadillac Escalade — 2015, caméra de hayon
-
Chevrolet Silverado — 2014 et 2015, même module
-
GMC Sierra — 2014 et 2015, même module
- Référence d'origine 23306741
-
Références équivalentes 47472-00021 et 590-082 — même pièce
-
Condition impérative : connecteur six voies à insert blanc et verrou rouge
FAQ – Caméra de recul Cadillac Escalade
Ma pièce porte 590-082, est-ce bien la même ?
Oui. 23306741, 47472-00021 et 590-082 désignent le même module.
Mon Escalade est de 2017, est-ce compatible ?
Non. À partir de 2015, la gamme grand SUV reçoit une applique de hayon complète : voyez notre caméra pour Tahoe, Suburban et Escalade 2015-2019.
Le verrou rouge est-il fourni ?
Oui, il est monté sur le connecteur neuf.
Cette caméra de recul d'origine demande-t-elle une configuration ?
Non, elle s'affiche dès la marche arrière engagée.
